Zenith
Transoceanic mod. Royal 1000 - Chassis 9AT41Z2 - Zenith Radio Corp.

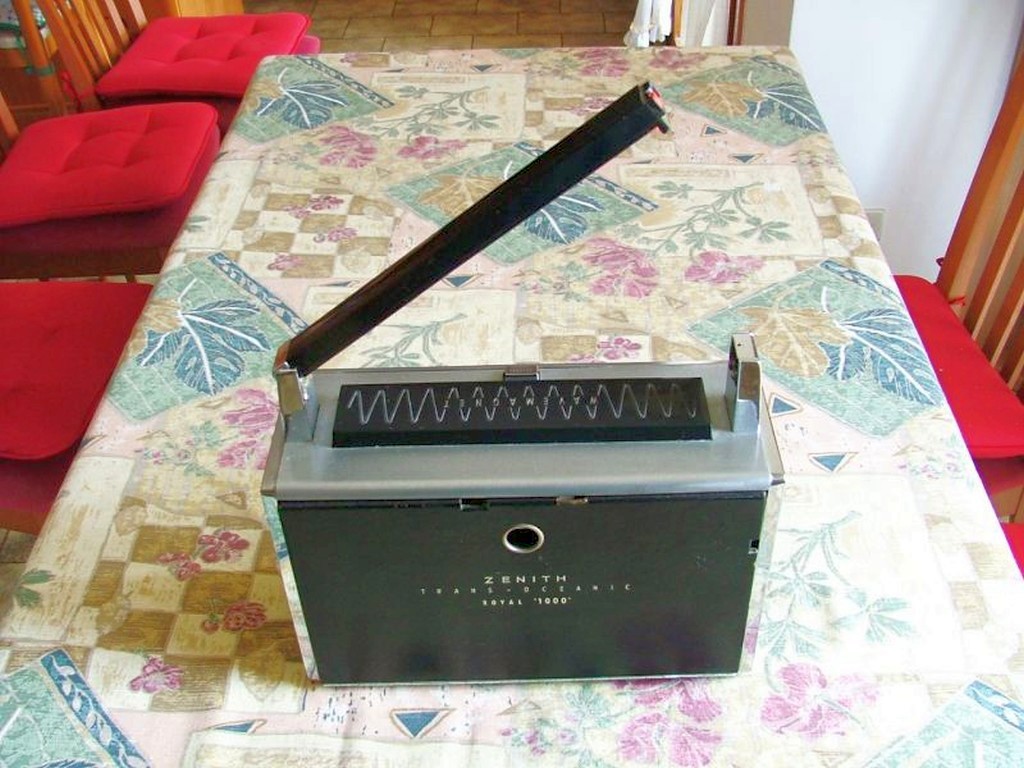

Chicago, IL - U.S.A. - 1958. The Royal 1000 was the first Zenith Transoceanic to use transistors as active elements instead of valves. This multi-band radio from the Transoceanic series was built in the U.S.A. and marketed from 1958 until 1960 when it was replaced by the next model, the Royal 1000 D. The 1000 is a portable receiver with 8 frequency bands and Amplitude Modulated Reception. A rotary drum band changer allows you to select the Medium Wave band (540 - 1600 kHz) and seven Short Wave bands (from 2 to 22.5 MHz). The circuit is of the superheterodyne type and uses 9 germanium transistors: 121-48 (Osc), 121-49 (Mixer), 121-180 (1st FI), 121-181 (2nd FI), 121-64 (1st Audio), 121-46 (Driver), 2 x 121-47 (Audio Output). The Intermediate Frequency resonates at 455 kHz. All transistors are mounted on sockets, a legacy of tube assemblies which at some point they run out and had to be replaced without soldering. The radio is equipped with multiple antennas: a whip antenna inside the upper handle, a magnetic antenna is inserted into the upper plastic cover, another detachable wavemagnet antenna for mobile use is kept inside the cabinet. It is also possible to connect an external wire antenna for short waves via a terminal block marked G and A (Ground and Antenna) located on the rear left of the chassis. The audio output of the Royal 1000 is 500 mW on a 4 Ohm speaker with a diameter of 4 inches. Inside the front cover there is room for a booklet with the frequency and time tables of the stations, and for a time zone calculation disk with the relative world time zone table on the side. On the front of the radio there are the knobs for the tuning, tone and on-off-volume controls and a headphone socket. Opening the rear cover, in addition to the antenna terminal block there is the connector to connect the detachable wavemagnet antenna in place of the fixed one, also on the right side there is an RCA socket for the audio output. Power is supplied by nine 1.5V torch batteries (type D or LR20) of which 8 are placed in series to obtain 12 Vdc and one 1.5 Vdc is used to illuminate the speaking scale. The cabinet is in heavy chromed metal with leather finishes and the carrying handle also includes the whip antenna for Short Waves. The dimensions are: (WxHxD) 12.6 x 10.5 x 4.8 inch and the weight is 12 lb 1.8 oz without batteries. Historical cold war note: As in other radio receivers with Medium Wave reception built and marketed in the U.S.A. starting from 1951 until 1963, it can be noted that in the Royal 1000 the acronym CD (Conelrad) is impressed on the broadcast dial scale in correspondence with the two nuclear warning frequencies of 640 and 1240 kHz. (For more information follow this link). © IK3HIA 2005. |
|||
|
Click on the images to enlarge
Click sulle immagini per ingrandire
|
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
La Royal 1000 è stata la prima Zenith Transoceanic che utilizza come elementi attivi i transistor anzichè le valvole. Questo apparecchio radio multibanda della serie Transoceanic fu costruita negli U.S.A. e commercializzato a partire dal 1958 fino al 1960 quando fu sostituito dal modello successivo, la Royal 1000 D. La 1000 è un ricevitore portatile con 8 bande di frequenza e ricezione in Ampiezza Modulata. Un cambio gamma a tamburo rotante permette di selezionare la banda delle Onde Medie (540 - 1600 kHz) e sette bande in Onde Corte (da 2 a22.5 MHz). Il circuito è del tipo supereterodina e utilizza 9 transistor al germanio: 121-48 (Osc), 121-49 (Mixer), 121-180 (1° FI), 121-181 (2° FI), 121-64 (1° Audio), 121-46 (Pilota), 2 x 121-47 (Uscita Audio). La Frequenza Intermedia risuona a 455 kHz. Tutti i transistor sono montati su zoccoli, un retaggio degli assemblaggi a valvole le quali dopo un certo tempo si esaurivano e bisognava poterle sostituire senza effettuare saldature. La radio è dotata di molteplici antenne: un'antenna a stilo all'interno della maniglia superiore, un'antenna magnetica è inserita nella copertura di plastica superiore, un'altra antenna wavemagnet staccabile per uso mobile è custodita all'interno del mobile. Inoltre è possibile collegare un'antenna esterna filare per le onde corte tramite una morsettiera marcata G e A (Ground and Antenna) posta nella parte posteriore sx dello chassis. L'uscita audio della Royal 1000 è di 500 mW su un altoparlante da 4 Ohm del diametro di 10.2 cm. All'interno del coperchio anteriore c'è posto per un libretto con le tabelle di frequenze e orari delle stazioni, e per un disco di calcolo del fuso orario con a lato la relativa tabella mondiale dei fusi orari. Sul frontale della radio ci sono le manopole per i comandi di sintonia, di tono e di accensione-volume e una presa per cuffia. Aprendo il coperchio posteriore, oltre alla morsettiera dell'antenna c'è il connettore per collegare l'antenna wavemagnet staccabile al posto di quella fissa, inoltre sulla parte destra c'è una presa RCA per l'uscita audio. L'alimentazione è fornita da nove batterie torcia da 1.5V (tipo D o LR20) delle quali 8 sono poste in serie per ottenere 12 Vcc ed una da 1,5 Vcc serve per illuminare la scala parlante. Il mobile è in pesante in metallo cromato con finiture in pelle e la maniglia per il trasporto include anche l'antenna a stilo per le Onde Corte. Le dimensioni sono: (LxAxP) 32 x 26,7 x 12,2 cm e il peso è di 5.5 kg senza batterie.
Nota storica sulla guerra
fredda: © IK3HIA 2005. |
|||
|
Click on the images to enlarge
Click sulle immagini per ingrandire
|
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 Royal 1000 user manual |
 Service manual |
 Royal 1000 Schematic |
