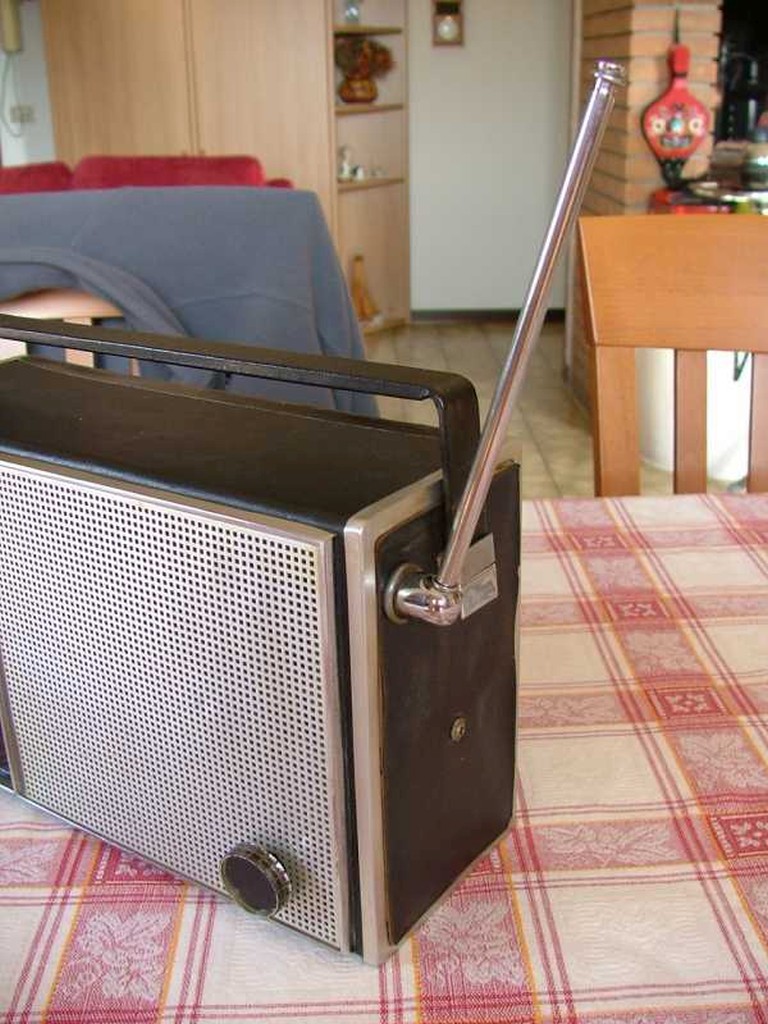

Zenith Royal 820 - Chassis 9LT42Z8 - Zenith Radio Corporation - Chicago, Illinois, USA - 1964. The Royal 820 is a sturdy portable receiver from Zenith with reception of the Medium Wave and FM bands, professionally built but still with the technique used in the construction of tube receivers. In fact, all the components of the radio are installed above and below a metal chassis, and the transistors are inserted in special Bakelite sockets. The circuit is a superheterodyne that uses 9 Zenith germanium PNP transistors: 121-294 (RF), 121-295 (mixer), 121-296 (osc.), 121-297 (1st IF), 121-298 (2nd IF), 121-298 (3rd IF), 121-300 (driver), 2x 121-301 (push-pull BF). The tuning capacitor is air insulated and the Intermediate Frequencies (ZF/IF) are respectively 455 kHz for MW and 10.7 MHz for FM. The variable capacitor is presumably engraved with the date of construction of the component: 63 6 14. The AM antenna consists of a long ferrite rod around which the tuning coil is wound. The FM antenna is a rod mounted horizontally on the right side of the cabinet. The cabinet is in hardboard covered with imitation leather and has a carrying handle. The power supply of the 820 is supplied by 6 x 1.5V type C (R14) batteries, which allow a good autonomy of use. The sound performance is good thanks to the 4-inch diameter speaker. The dimensions are: 9.84 x 6.29 x 4.33 inch, and the weight without batteries is 5lb 1.13oz. © IK3HIA 2008.
Click on the images to enlarge Click sulle immagini per ingrandire



Zenith Royal 820 - Chassis 9LT42Z8 - Zenith Radio Corporation - Chicago, Illinois, USA - 1964. La Royal 820 è un robusto ricevitore portatile della Zenith con ricezione delle bande delle Onde Medie e della FM costruito in maniera professionale ma ancora con la tecnica utilizzata nella realizzazione dei ricevitori a valvole. Infatti tutti i componenti della radio sono installati sopra e sotto uno chassis metallico, e i transistor sono inseriti in speciali zoccoli di bachelite. Il circuito è una supereterodina che impiega 9 transistor PNP al germanio Zenith: 121-294 (RF), 121-295 (mixer), 121-296 (osc.), 121-297 (1st IF), 121-298 (2nd IF), 121-298 (3rd IF), 121-300 (driver), 2x 121-301 (push-pull BF). Il condensatore di sintonia è con isolamento ad aria e le frequenze Intermedie (ZF/IF) sono rispettivamente 455 kHz per l'AM e 10,7 Mhz per la FM. Sul condensatore variabile è presumibilmente bulinata la data di costruzione del componente: 63 6 14. L'antenna AM è costituita da una lunga bacchetta di ferrite sulla quale è avvolta la bobina di sintonia. L'antenna FM è uno stilo montato orizzontalmente nella parte destra del mobile. Il mobiletto è in faesite ricoperta di finta pelle e ha la maniglia per il trasporto. L'alimentazione della 820 è fornita da 6 batterie da 1,5V tipo C (R14), che permettono una discreta autonomia di utilizzo. La resa sonora è buona grazie anche all'altoparlante del diametro di 12 cm. Le dimensioni sono: 25 x 16 x 11 cm, e il peso senza batterie e' di 2300 g. © IK3HIA 2008.
