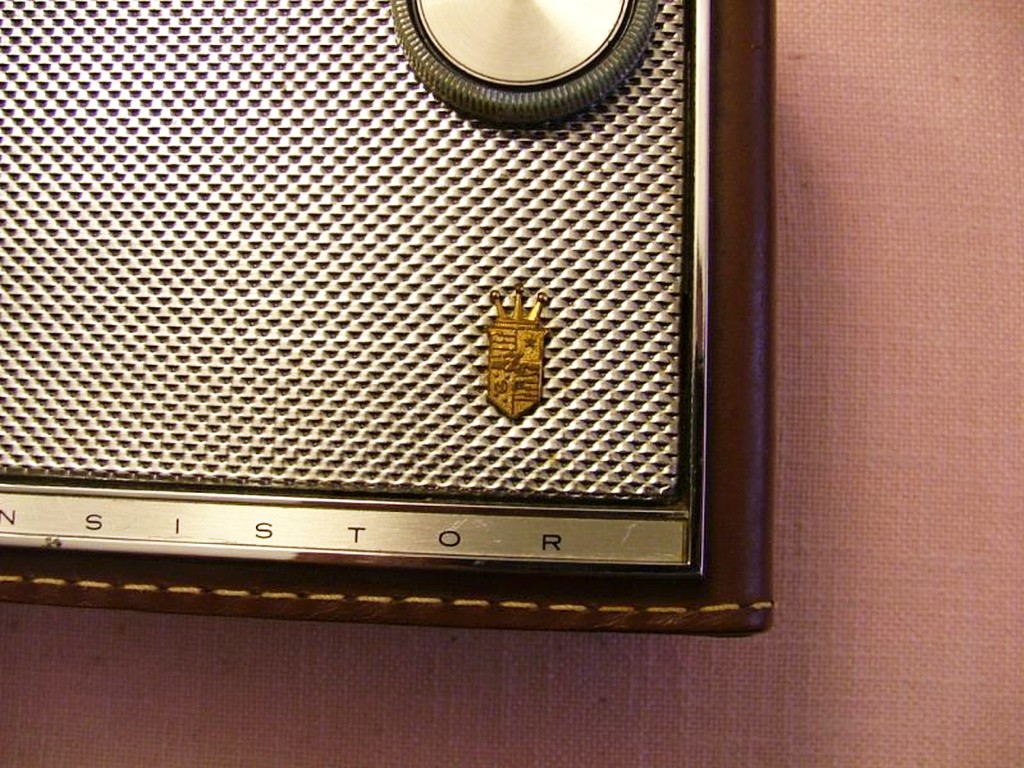

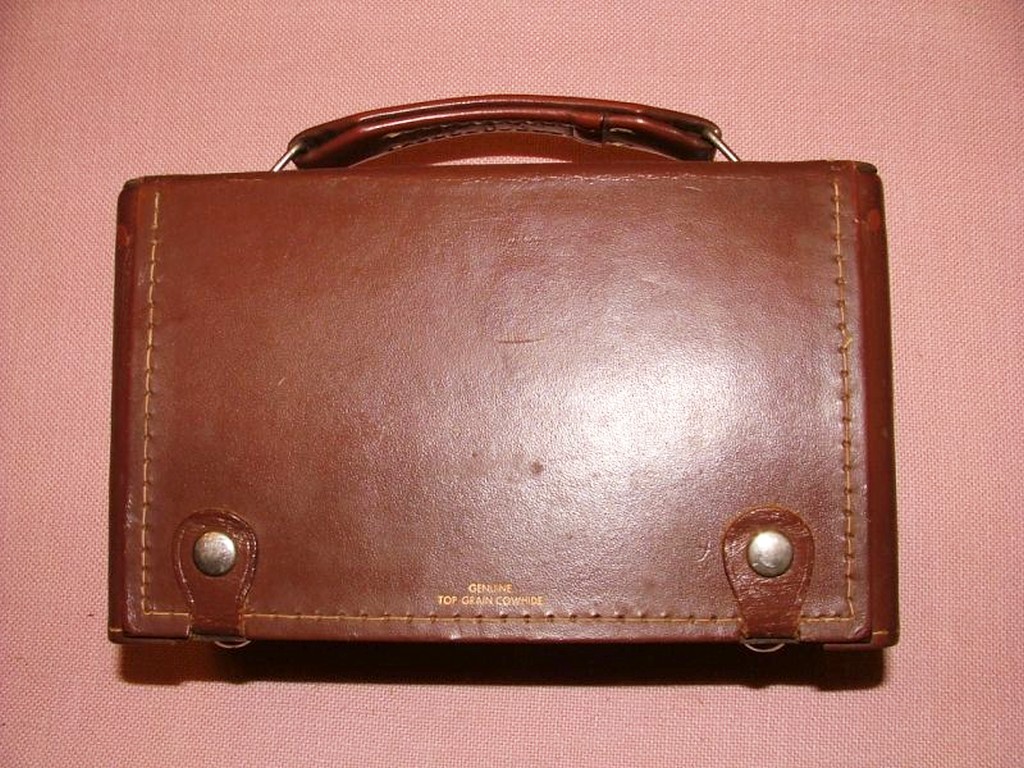

Zenith mod. Deluxe Royal 755LK - Chicago, Illinois, USA 1963. This portable radio was a beautiful object from the 1960s, embellished with a genuine leather cabinet. It was a development of the previous 755 model, with the addition of a battery saver circuit activated by a switch on the front panel.

The circuit used is a superheterodyne type with 8 germanium PNP transistors: 121-150, 121-179, 121-185, 121-180, 121-181, 121-192, 121-193, 121-193. The variable capacitor has air insulation, the antenna is a long flat ferrite rod with the tuning coil wound over it. the power supply is supplied by six 1,5 v type C (or R14) batteries, which allow a good autonomy, but which are inserted in a complicated battery holder. The sound is strong and warm as in all Zenith radios.
The dimensions are: 23 x 14 x 11 cm.

Historical cold war note:

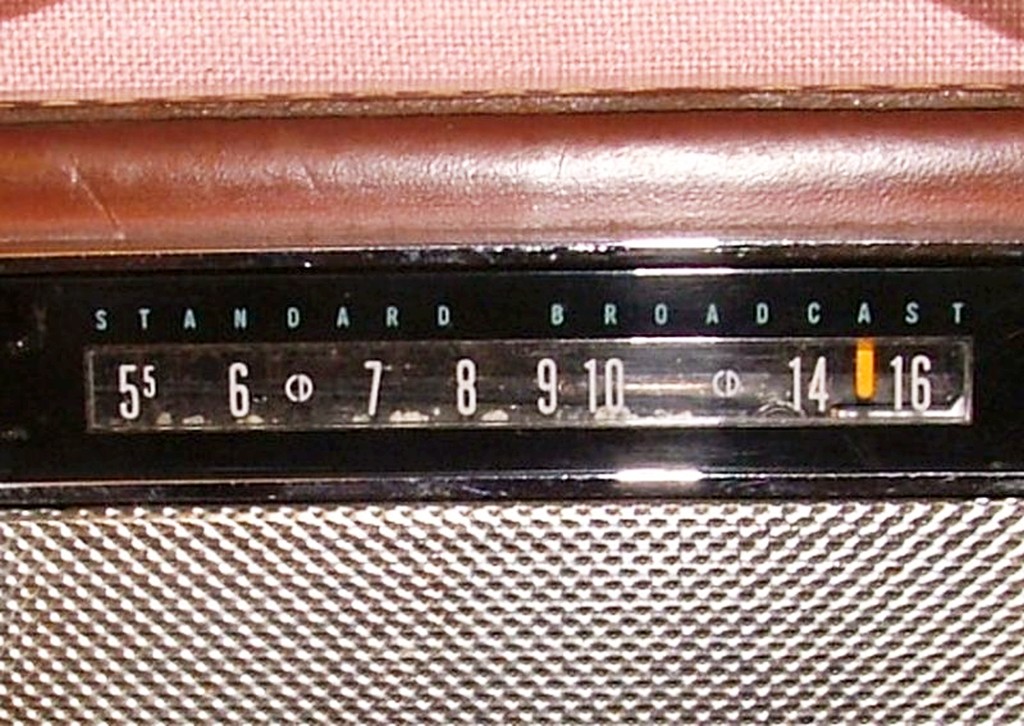

As in other radio receivers with Medium Wave reception built and marketed in the U.S.A. starting from 1951 until 1963, it can be noted that also in this Zenith the acronym CD (Conelrad) is impressed on the dial scale in correspondence with the two nuclear warning frequencies of 640 and 1240 kHz.
(For more information follow this link).
