Tester - Scuola Radio Elettra - Torino - Italy ~1955 |
 |
|
|
Tester - Scuola Radio Elettra - Torino - Italy ~1955 |
|
|

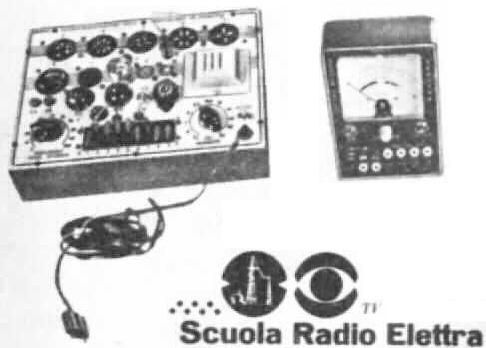

Lo strumento è in grado di misurare tensioni continue e alternate, correnti continue e resistenze con una sensibilità di 1000 Ohm x Volt c.a. Il tester inoltre può essere collegato al Provavalvole della Scuola Radio Elettra del tipo a ponticelli per la verifica delle valvole termoioniche, infatti sulla scala del tester ci sono i settori "Esaurita", "?" e "Buona" rispettivamente in colore nero e rosso. Le varie portate dello strumento sono: 10, 50, 250, 500 Volt Corrente Continua e in C. Alternata; 10, 50, 250 mA CC; 10 e 1000 Ohm per la misura di resistenza. Nelle misure di resistenza l'alimentazione è fornita da una batteria da 4,5 Volt del tipo 3R12B. Le dimensioni sono: (L,A,P) 12,3x19x7 cm. © IK3HIA, 2007 - 2023 |
||
|
|
||
 |
 |
 |
It is the bushing model Tester
supplied by the Electric Radio School with the Correspondence Radio
Course starting from the mid-1950s.The instrument is capable of measuring DC and AC voltages, DC currents and resistances with a sensitivity of 1000 Ohm x Volt AC. The tester can also be connected to the jumper type of the Elettra Radio School Tube Tester for checking thermionic valves. Indeed on the tester scale there are the sectors "Esaurita (Bad)", "?" and "Buona (Good)". The various ranges of the instrument are: 10, 50, 250, 500 Volt Direct Current and Alternating C.; 10, 50, 250mA DC; 10 and 1000 Ohm for resistance measurement. In resistance measurements, the power supply is supplied by a 4.5 Volt battery of the 3R12B type. The dimensions are: (W,H,D) 4.7 x 7.5 x 2.4 inch. © IK3HIA, 2007 - 2023 |
||
 |
 |
 |
|
 |
|
