Provavalvole - Scuola Radio Elettra - Torino - Italia ~1955
Tubetester - Scuola Radio Elettra - Torino - Italy ~1955
English 		 Italiano

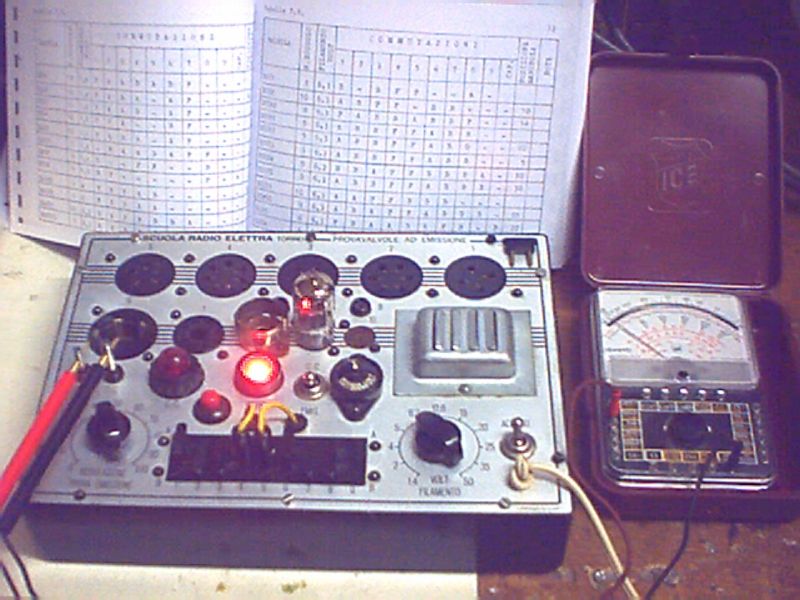

E' il vecchio modello a ponticelli con il quale č possibile testare l'emissione delle valvole di tipo europeo ed americano con le seguenti zoccolature: UX5, UX7, B5, UX6, UX4, P (Telefunken), I.O. (Octal), B8G (Rimlock), B9A (Noval), B7G (sette piedini).

L'alimentazione č tramite rete a 110 - 220 Vac con cambiotensione. Le informazioni su come collegare i vari ponticelli in funzione del tubo in prova sono contenute nelle tabelle allegate allo strumento.

Per visualizzare lo stato della valvola in prova e' necessario collegare tra le boccole CC e PV il Tester della Scuola Radio Elettra con sensibilitą da 1 mA f.s. 1000 Ohm/volt, che riporta sulla scala i settori "Esaurita", "?" e "Buona" rispettivamente in colore nero e rosso.

Le dimensioni dello strumento sono: (L,A,P) 25 x 18 x 4,5 cm.

© IK3HIA, 2006 - 2023


Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire
Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire
Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire
It is the old jumper model with which it is possible to test the emission of the american and european tubes with the following sockets: UX5, UX7, B5, UX6, UX4, P (Telefunken), I.O. (Octal), B8G (Rimlock), B9A (Noval), B7G (seven pins).

Power requirement: 110 - 220 Vac mains with net selector knob. The information about the jumpers connection and the preset knobs position for the tubes under test are in the  tables manual.

To visualize the tube state is necessary connect to the instrument, between the sockets CC and PV the Scuola Radio Elettra Tester  with sensitivity 1 mA and 1000 Ohm/volt, which shows on the scale the sectors "Esaurita (Bad)", "?" and "Buona (Good)" respectively in black and red.

The instrument dimensions are: (W,H,D)  9.8 x 1.8 x 7.1 inch.

© IK3HIA, 2006 - 2023
Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click to enlarge - click per ingrandire Click per ingrandire
 Click per ingrandire Schema del provavalvole - Click per ingrandire

Schematic
Manuale e Tabelle del Provavalvole a ponticelli - Click per il download del file .pdf (15,2 MBytes)
Tubetester S.R.E.Manual & Tables - Click to download  the .pdf file (15,2 MBytes)
Return to IK3HIA home page Return to Instruments page
