Il Sistema di posizionamento satellitare globale GPS entrò in funzione (seppure inizialmente con una precisione limitata) nei primi anni novanta. In precedenza per muoversi sul terreno era indispensabile saper utilizzare correttamente la bussola e una carta geografica. Per i viaggi in mare dove era più difficile orientarsi oltre ai fari visibili solo di notte esisteva un sistema basato su segnali radio emessi da determinate stazioni costiere identificabili con un codice, segnali che potevano essere ricevuti dai natanti tramite appositi apparecchi denominati radiogoniometri che fornivano indicazioni sulla direzione dove dirigere la prua del battello. Sulla scala parlante del radiogoniometro era possibile leggere la frequenza e individuare pertanto la stazione costiera che stava strasmettendo mentre le indicazioni in gradi impresse su una corona graduata fornivano l'esatta direzione da prendere. Anche in questo caso era comunque indispensabile consultare le carte nautiche per evitare scogli, rive di canali o bassi fondali. Il Mariner II della Heathkit era uno di questi apparecchi e aveva il pregio di essere dotato di un display digitale su cui si poteva leggere direttamente l'esatta frequenza della stazione sintonizzata. L'MR-1010 era veduto in kit completo di mobile metallico e di tutti i componenti necessari per il montaggio. Al termine del lavoro si otteneva un ottimo strumento dotato di un sensibile ricevitore supereterodina a singola conversione con la Frequenza Intermedia a 453 kHz che poteva ricevere due bande di frequenza in Ampiezza Modulata: le Onde Medie da 535 a 1605 kHz e le Onde Lunghe da 190 a 410 kHz. Il radiogoniometro disponeva di due antenne: una a stilo della lunghezza di 97 cm omnidirezionale e una costituita da una bobina avvolta su un lungo nucleo di ferrite inserito nell'equipaggio rotante munito di corona graduata che andava orientato ortogonalmente al segnale della stazione interessata. L'apparecchio impiegava 38 tra transistor e circuiti integrati e la frequenza veniva letta su un display a cinque cifre rosse al neon. La luminosità del display si regolava automaticamente a seconda della luce presente nell'ambiente o nella cabina del natante. L'alimentazione poteva essere fornita da 6 batterie da 1.5 V tipo D, oppure dall'impianto elettrico della barca a 12 Vdc o tramite un alimentatore esterno sempre a 12 V. La potenza audio era di 1 W sull'altoparlante ellittico da 8 Ohm largo 7.62 x 12.7 cm. Il mobile del Mariner II era metallico con dimensioni di (LAP) 29,2 x 18,2 x 30,5 cm e il peso era di 4,086 kg senza batterie. © IK3HIA, 2023

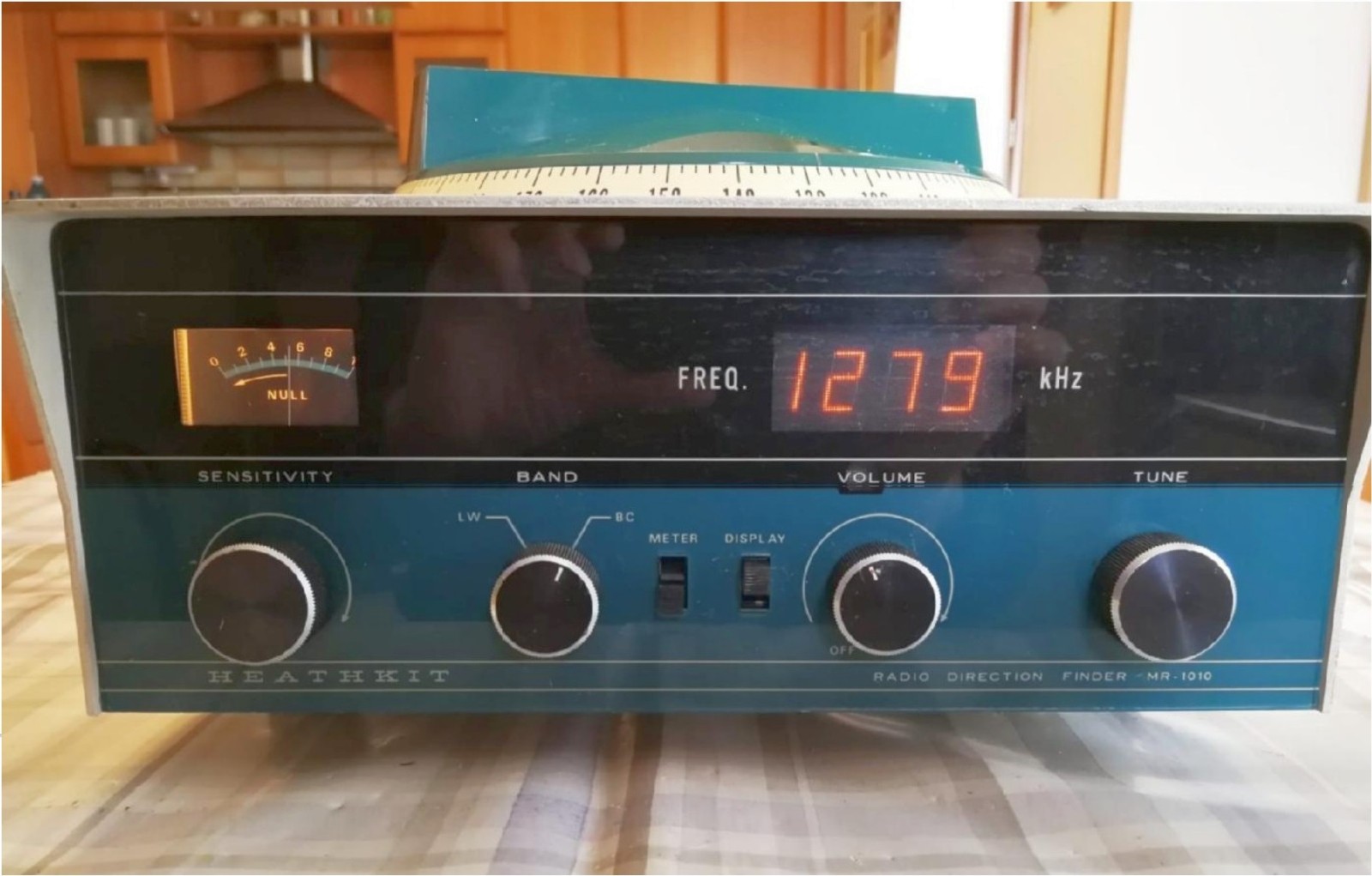

The GPS Global Satellite Positioning System came into operation (albeit initially with limited accuracy) in the early 1990s. Previously, to move on the ground it was essential to know how to use the compass correctly and a geographical map. For sea voyages where it was more difficult to orient oneself, in addition to the lighthouses visible only at night, there was a system based on radio signals emitted by specific coastal stations identifiable with a code, signals that could be received by boats using special devices called radio direction finders which provided information on the direction where to direct the bow of the boat. On the dial scale of the radio direction finder it was possible to read the frequency and therefore identify the coastal station that was broadcasting while the indications in degrees impressed on a graduated crown provided the exact direction to take. Even in this case it was still essential to consult the nautical charts to avoid rocks, canal banks or shallow waters. The Heathkit Mariner II was one of these devices and had the advantage of being equipped with a digital display on which the exact frequency of the tuned station could be read directly. The MR-1010 was sold in kit complete with metal cabinet and all the components needed for assembly. At the end of the work, an excellent instrument was obtained equipped with a sensitive single conversion superheterodyne receiver with the Intermediate Frequency at 453 kHz which could receive two frequency bands in Modulated Amplitude: the Medium Waves from 535 to 1605 kHz and the Long Waves from 190 kHz at 410kHz. The radio direction finder had two antennas: a 38.189 in omnidirectional whip antenna and a coil wound on a long ferrite core inserted in the rotating unit equipped with a graduated crown which was oriented orthogonally to the signal of the station concerned. The device employed 38 transistors and integrated circuits, and the frequency was read off a five-digit red neon display. The brightness of the display was adjusted automatically according to the light present in the environment or in the cabin of the vessel. Power could be supplied by 6 1.5 V D-type batteries, or by the boat's 12 Vdc electrical system or by an external 12 V power supply. Audio power was 1 W on the 8 Ohm wide elliptical loudspeaker 3 x 5 inches. The Mariner II cabinet was metallic with dimensions of (WHD) 11.5 x 7.15 x 12 inch and weight was 9 lb without batteries. © IK3HIA, 2023
