REALTONE mod.
Constellation TR-861 Japan 1962 |
 |
|
|
REALTONE mod.
Constellation TR-861 Japan 1962 |
|
Italiano |
English  |
||
|
Realtone
Electronics mod. Constellation TR-861 - Giappone 1962 - Realtone era un marchio di elettronica di consumo importato dall'Estremo Oriente. Verso la fine degli anni 50 l'azienda statunitense Realtone Electronics Corp. di New York aveva acquisito il controllo di una fabbrica in Giappone dove faceva produrre molti dei suoi prodotti. La fabbrica giapponese era la Realtone Electronics, Inc., Tokyo. La radio tascabile TR-861 Constellation in sostanza era un prodotto giapponese venduto nel mercato U.S.A. e in quello mondiale con il marchio Realtone. Il circuito della radio era del tipo supereterodina con ricezione delle Onde Medie e utilizzava sei transistor al germanio della NEC, Nippon Electric Co. Ltd. Tokyo: 2SA160, 2SA156, 2SA156, 2SB111, 2SB116, 2SB116. L'antenna era avvolta su un nucleo piatto di ferrite e la Frequenza Intermedia risuovava a 455 kHz. Il mobiletto era in plastica con manopola di sintonia nella parte destra dove in una finestrella rotonda era visibile l'indicazione della frequenza. La manopolina con l' interruttore di accensione e del volume era situata a sinistra e sul fianco all'altezza del volume era collocata anche la presa per l'auricolare. Una staffa di metallo fissata al pannello posteriore permetteva alla radio di rimanere in posizione verticale. L'alimentazione era fornita da una batteria da 9 V tipo transistor (6F22) . Le dimensioni eranno: 6,6 x 9,8 x 3,1 cm / 2.6 x 3.7 x 1.2 inch. L'esemplare di TR-861 della mia collezione è completo di custodia in cuoio e della borsetta con l'auricolare. © IK3HIA, 2004. |
|||
|
Click on images to
enlarge
|
|||
 |
 |
 |
 |
 |
 |
 |
 |
|
Realtone Electronics mod.

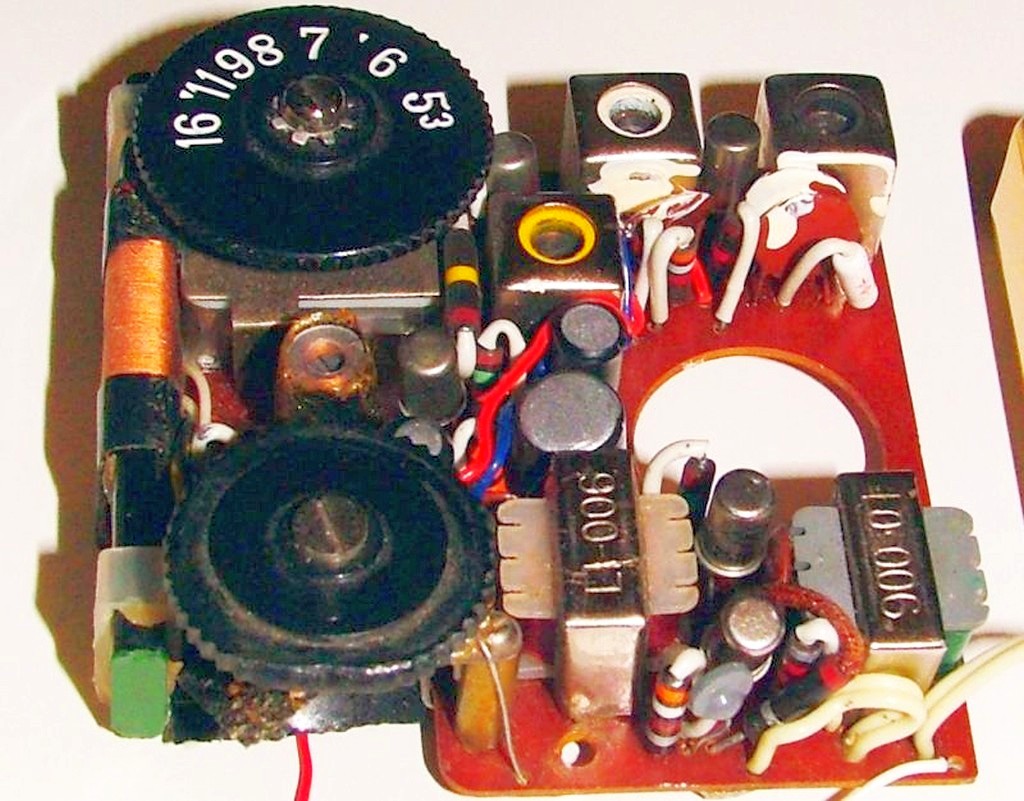

Constellation TR-861 - Japan 1962 - Realtone was a consumer electronics brand imported from the Far East. Towards the end of the 1950s, the US company Realtone Electronics Corp. of New York had acquired control of a factory in Japan where it had many of its products manufactured. The Japanese factory was Realtone Electronics, Inc., Tokyo. The TR-861 Constellation pocket radio was essentially a Japanese product sold in the U.S. market. and worldwide with the Realtone brand. The radio circuit was of the superheterodyne type with Medium Wave (broadcasting) reception and used six germanium transistors from NEC, Nippon Electric Co. Ltd. Tokyo: 2SA160, 2SA156, 2SA156, 2SB111, 2SB116, 2SB116. The antenna was wound on a flat ferrite core and the Intermediate Frequency resonated at 455 kHz. The cabinet was made of plastic with a tuning knob on the right side where the frequency indication was visible in a round window. The knob with the power and volume switch was located on the left and the earphone socket was also located on the left side at the level of the volume. A metal bracket fixed to the rear panel allowed the radio to remain upright. Power was supplied by a 9 V transistor-type battery (6F22). The dimensions will be: 6.6 x 9.8 x 3.1 cm / 2.6 x 3.7 x 1.2 inch. The TR-861 in my collection comes complete with a leather case and a handbag with the headset. © IK3HIA, 2004, 2023. |
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
