PARSONS CUBE RADIO H.K.? ~ 1990

Italiano		English

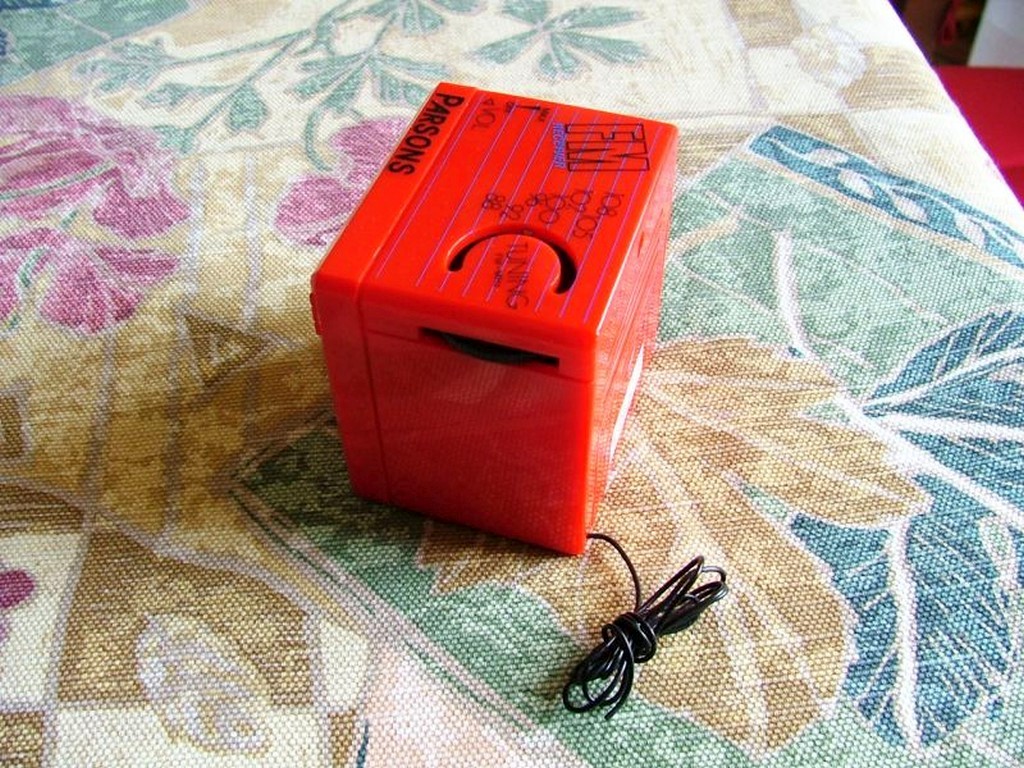

Parsons Radio Cubo  - H.K.? ~1990 Ricevitore soprammobile fatto a forma di cubo, con circuito supereterodina FM che utilizza due transistor al silicio e un circuito integrato tipo KA22427 della Samsung il quale, a parte il circuito d'ingresso a RF, è responsabile dello stadio di Frequenza Intermedia, della rivelazione FM e anche dello stadio audio con uscita nell'altoparlante da 8 Ohm 0.5 W. L'antenna è uno spezzone di filo elettrico lungo 61 cm che esce dal retro del mobile. Il cubo è in plastica rossa con comandi di sintonia e volume sulla parte superiore. L'alimentazione è fornita da tre batterie da 1,5 V tipo AA (LR6). Le imensioni sono: 7,2x7,2x5,8 cm. © IK3HIA, 2005.
Click sulle immagini per ingrandire Click on images to enlarge
Parsons Cube Radio - H.K.? ~1990 Cube-shaped ornament receiver, with FM superheterodyne circuit that uses two silicon transistors and an integrated circuit type KA22427 from Samsung which, apart from the RF input circuit, is responsible for the Intermediate Frequency stage, the FM detection and also for the audio stage with output in the 8 Ohm 0.5 W speaker. The antenna is a 61 cm long piece of electric wire that comes out of the back of the cabinet. The cube is made of red plastic with tuning and volume controls on the top. Power is provided by three 1.5 V type AA (LR6) batteries. The dimensions are: © IK3HIA, 2005.
	Samsung KA22427 datasheet
