Hacker mod. Sovereign II RP25 U.K. 1967

Description Documentation				Descrizione Documentazione
Click on images to enlarge  Click sulle immagini per ingrandire
					V
Hacker modello Sovereign II RP25, Hacker Radio Ltd., Maidenhead, Berkshire - U.K. - 1967. La Hacker Radio fu fondata nel 1959 dai fratelli Hacker che iniziarono a produrre ricevitori portatili a transistor nel 1959. Il primo modello che ebbe successo fu l'RP10 Herald che fu commercializzato a partire dal 1960 principalmente in Inghilterra. La produzione era di alta qualità ed era orientata verso la fascia alta del mercato. Tuttavia l'attività della ditta durò meno di due decenni e per tale motivo il marchio Hacker non è molto conosciuto, ma per la stessa ragione attualmente le Hacker sono molto ricercate dai collezionisti di radio d'epoca. l'RP25 Sovereign II era un modello di punta della Hacker, un ricevitore portatile piuttosto voluminoso ma dai contenuti interessanti. La Sovereign 2 poteva ricevere le Onde Lunghe (da 162 a 300 kHz), le Onde Medie (da 535 a 1620 kHz),  e la Modulazione di Frequenza (da 87 - 101 MHz). il circuito elettronico utilizzava 9 transistor al silicio e 8 al germanio (BF195, BF195, BF194, BF194, BF194, BC108, BF194, AF117, AF117, AF117, AF117, BC108, BC108, OC71, AC128, AC176, AC128) e sette diodi al germanio. La radio era stata progettata per ottenere il miglior risultato possibile nella ricezione sia in AM che in FM, con circuiti di amplificazione a radio frequenza separati per AM e FM. Lo stadio di Bassa Frequenza era dotato di controllo del volume, dei toni alti e dei toni bassi. Lo stadio finale audio era del tipo a simmetria complementare che erogava 1.5 W ed era collegato a un grosso altoparlante ellittico da 8 x 4.5 pollici dall'ottima resa acustica. L'alimentazione era fornita da due grosse batterie da 9V tipo PP9 che assicuravano una discreta autonomia. Le dimensioni (L,A,P) erano di 32.4 x 25.4 x 12.1 cm e il peso era di 3 kg senza batterie.  © IK3HIA 2022.

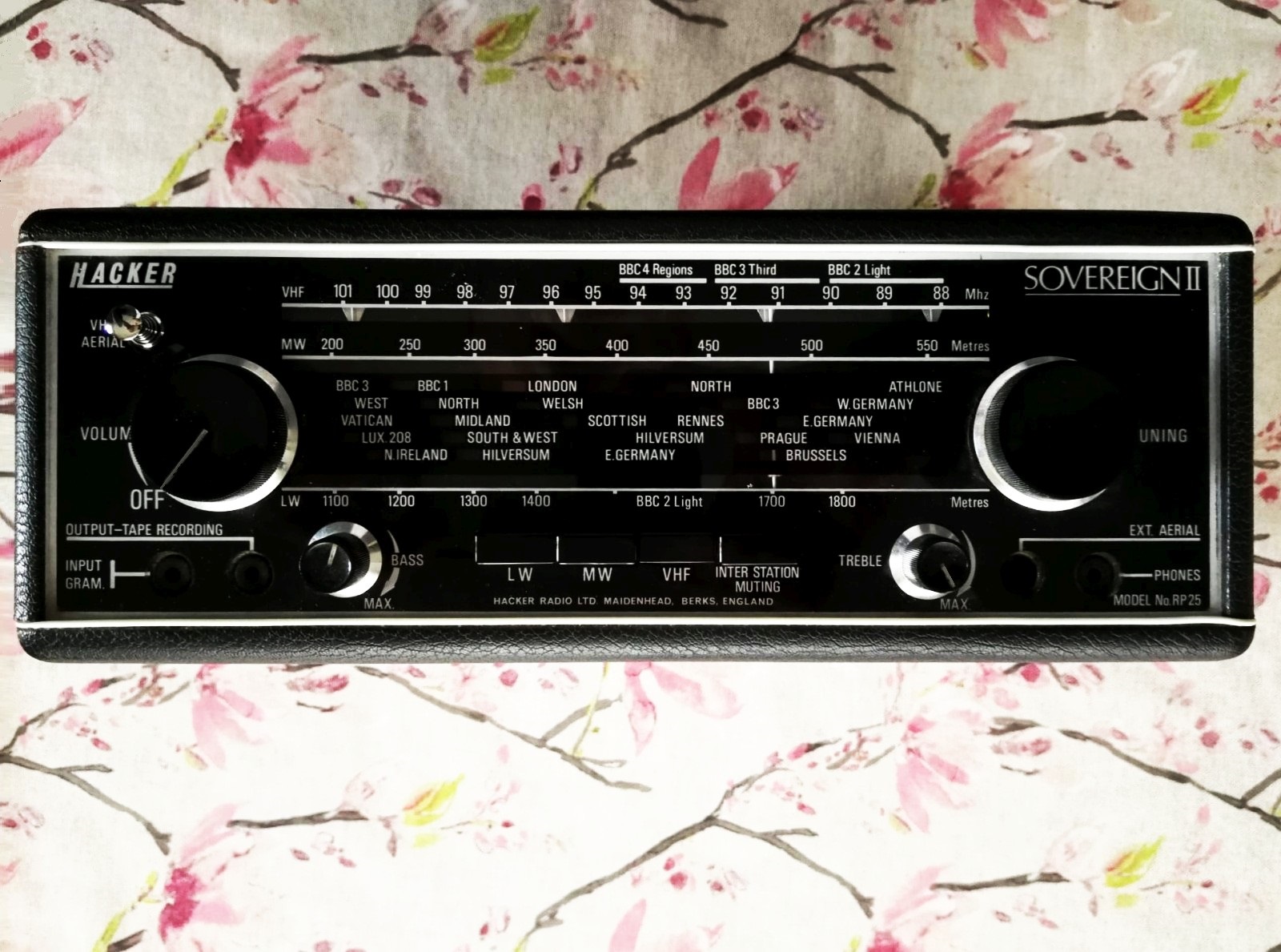

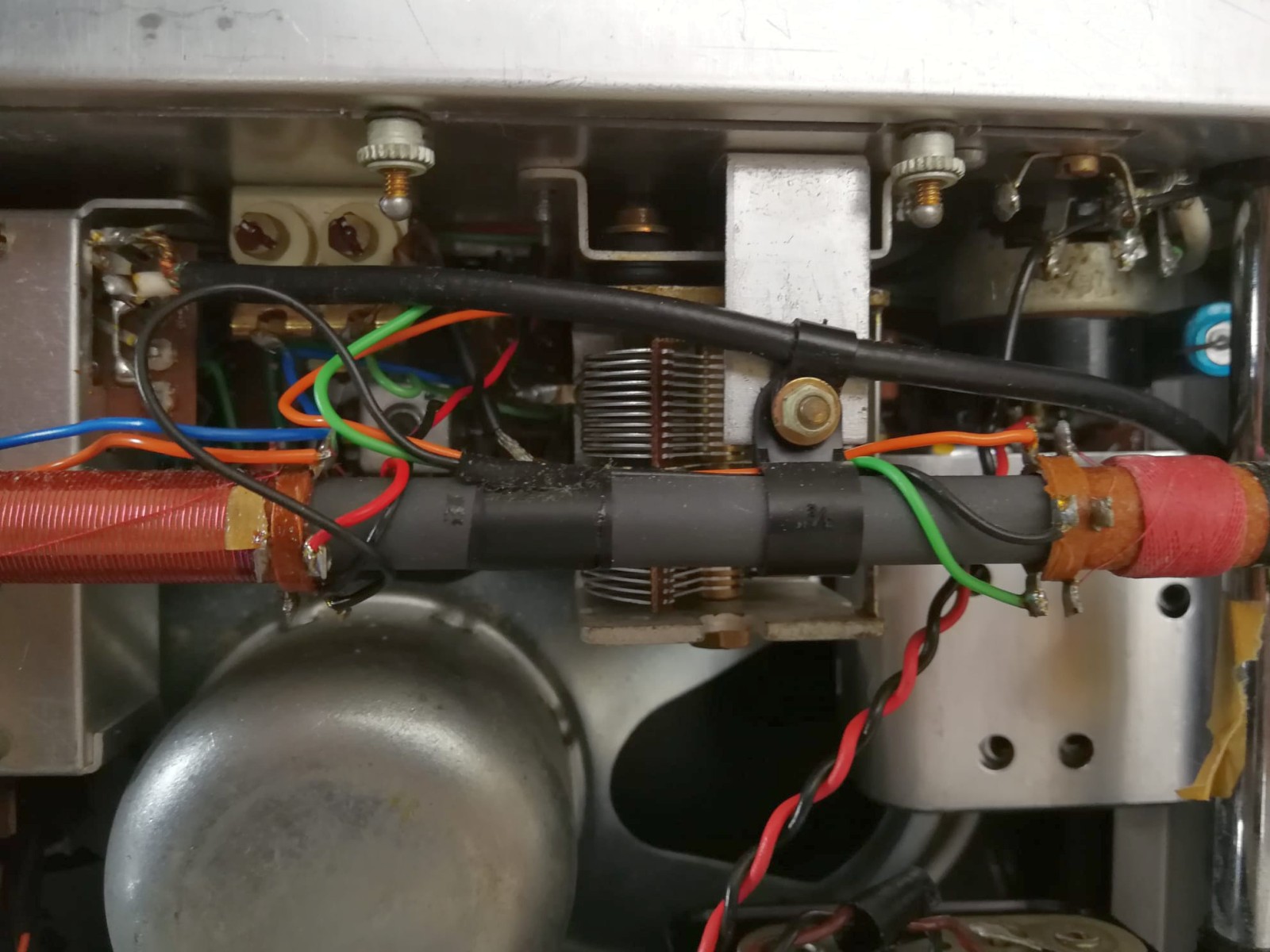

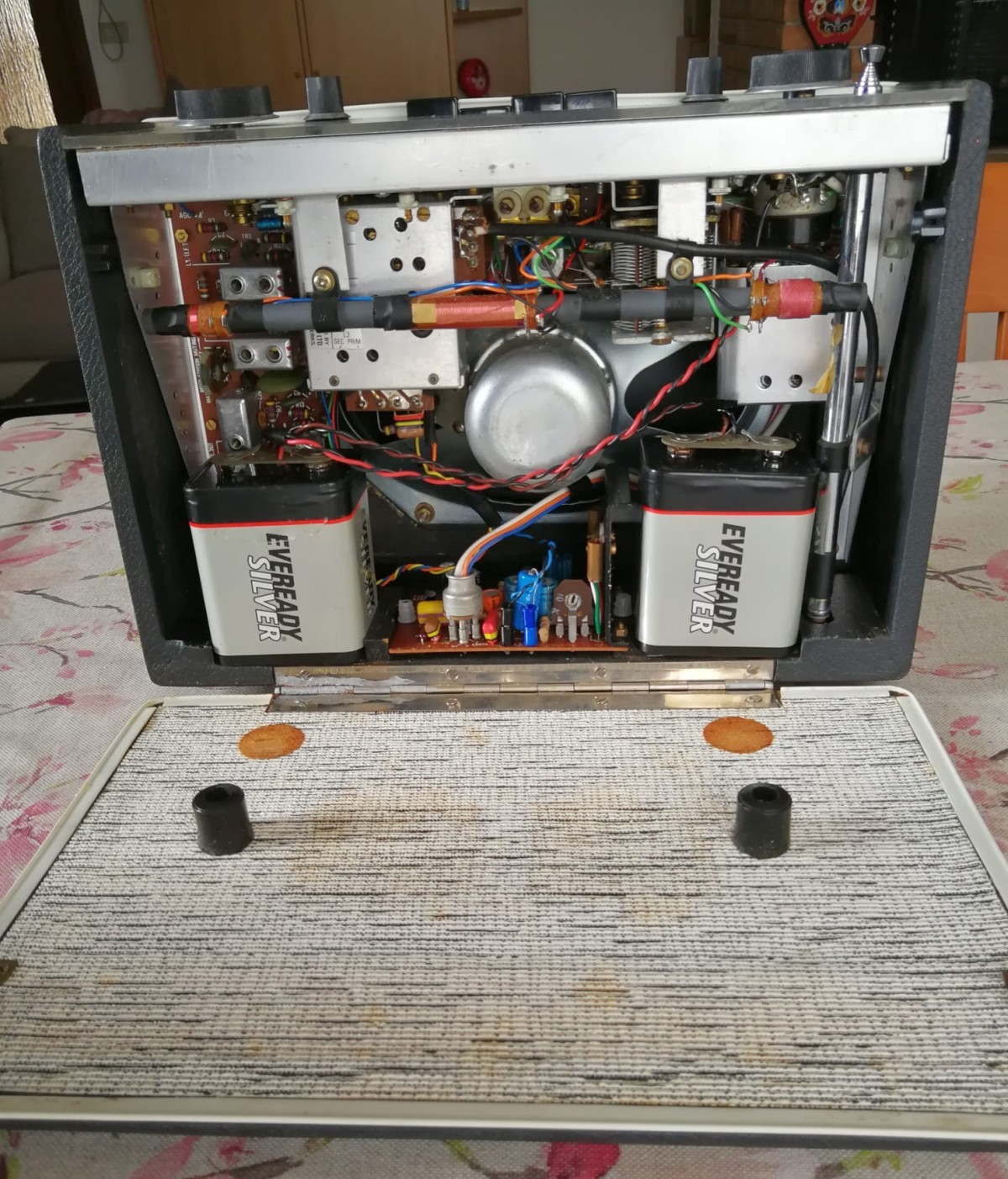

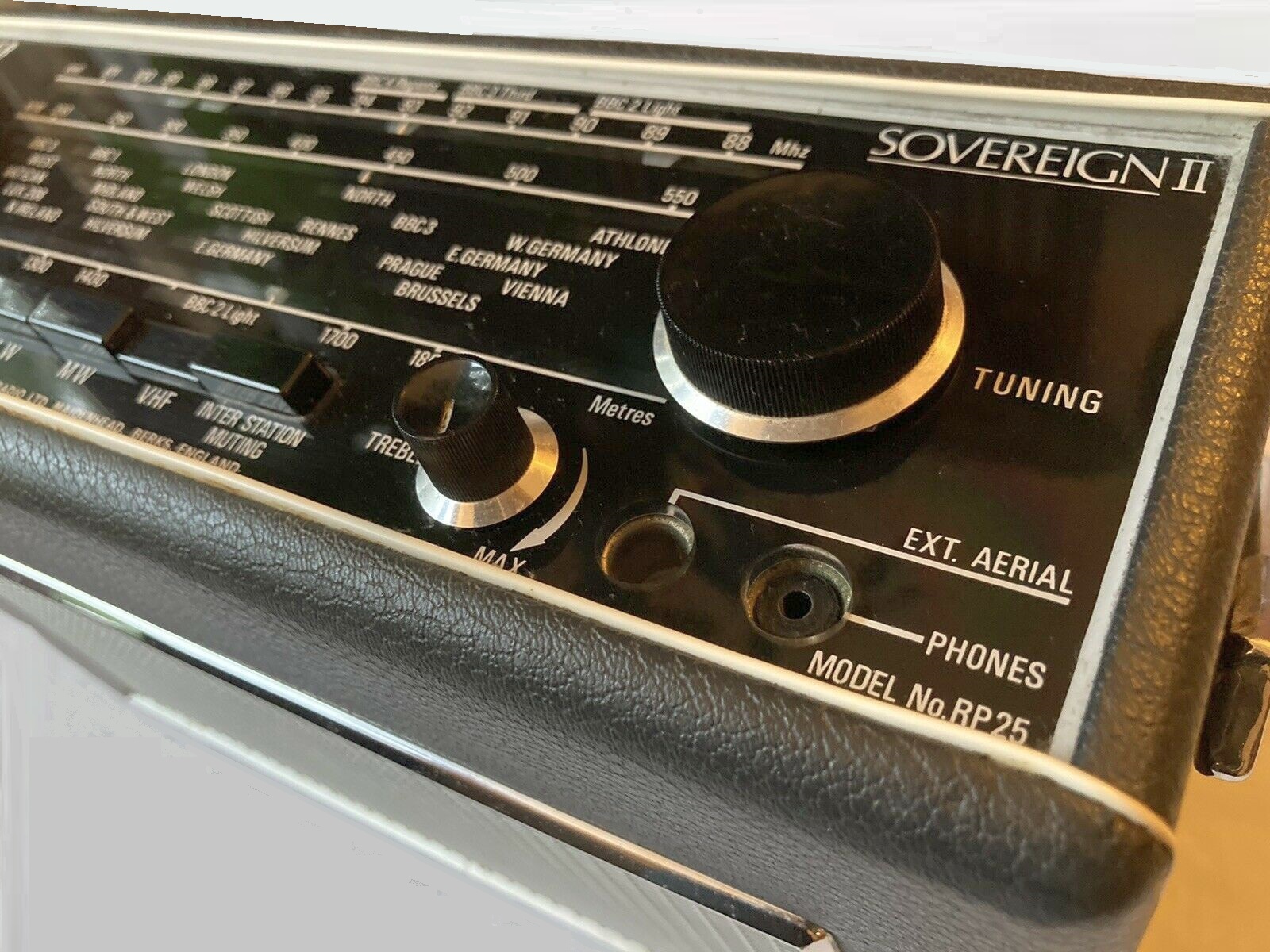

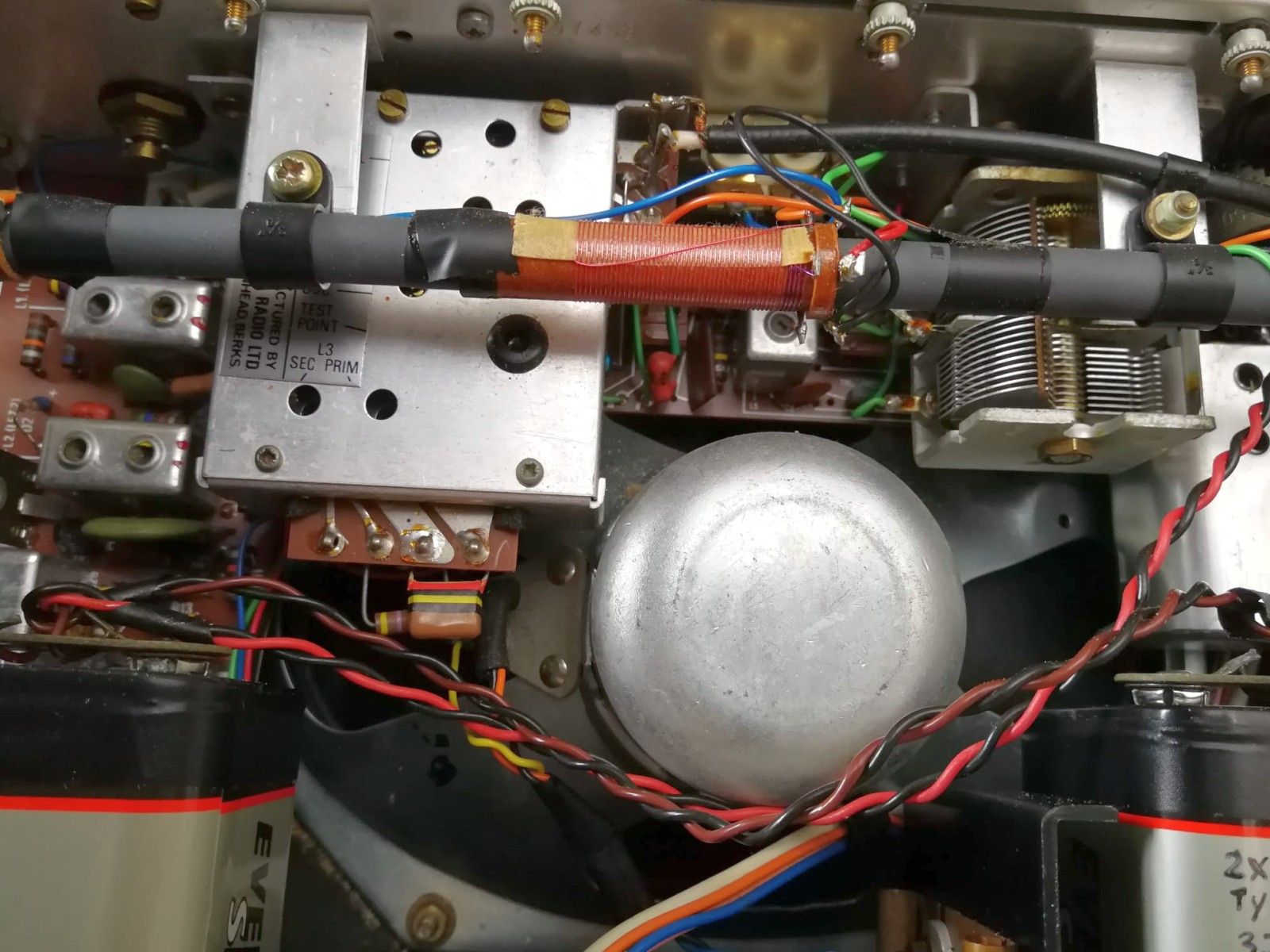

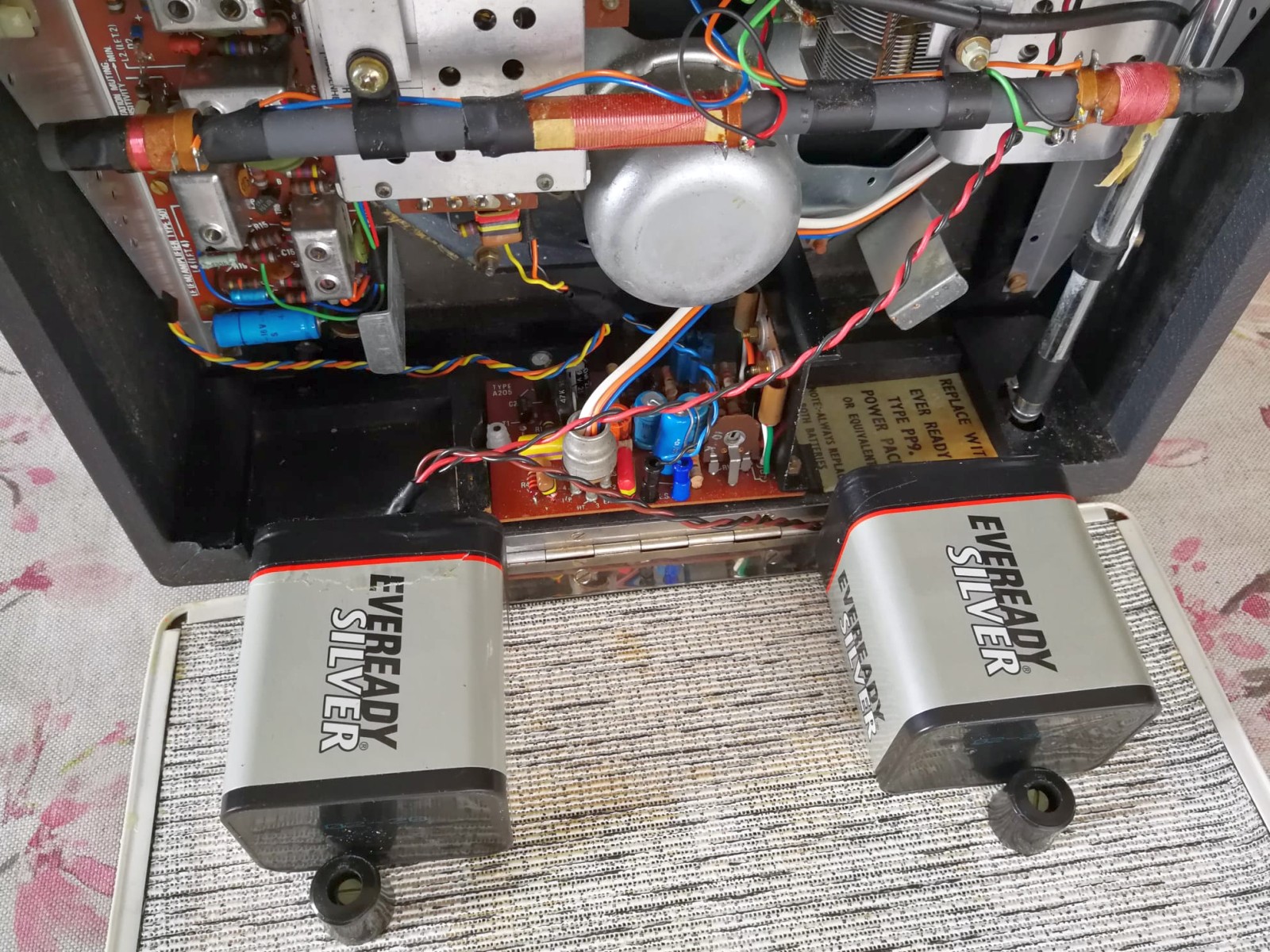

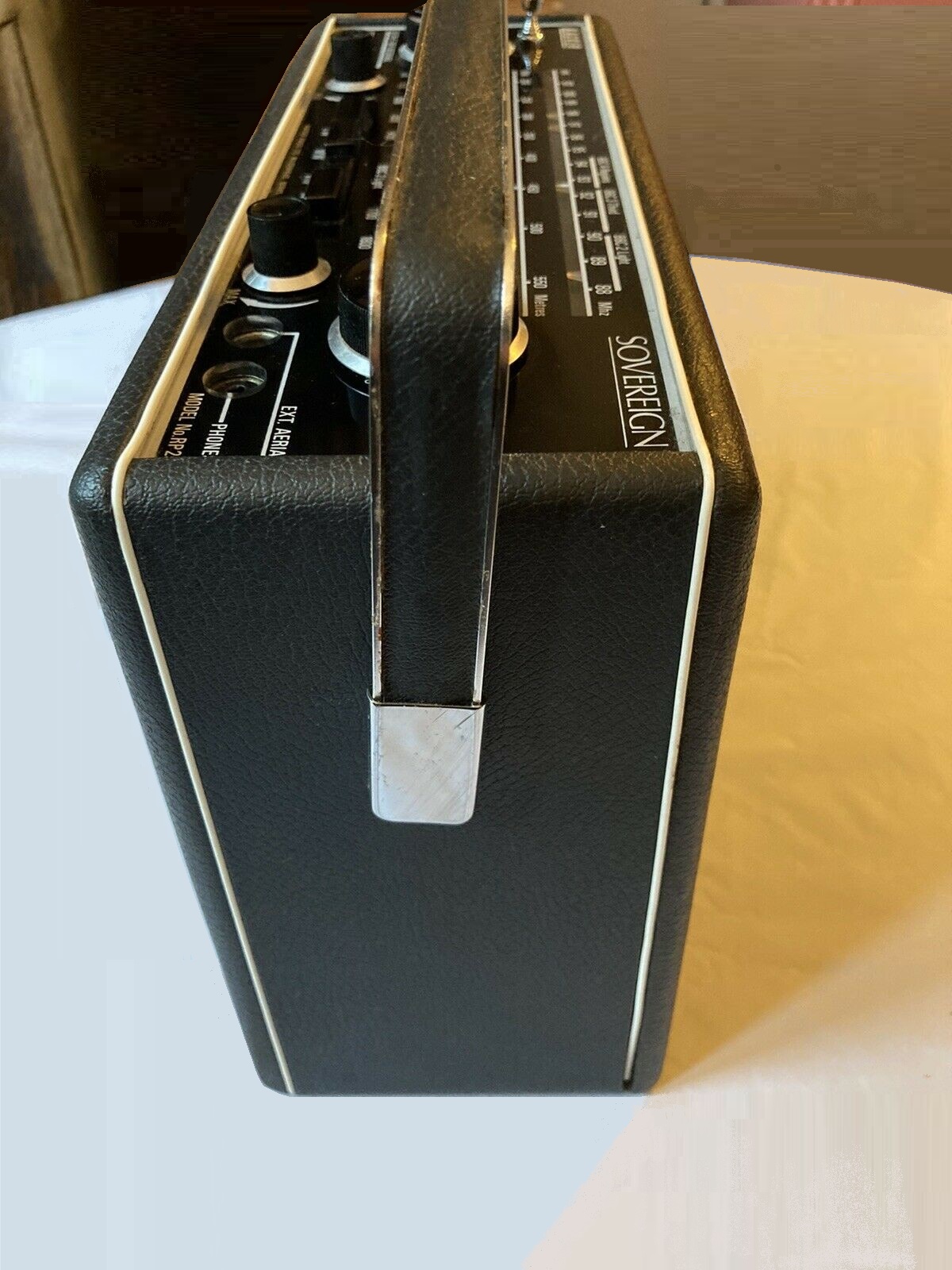

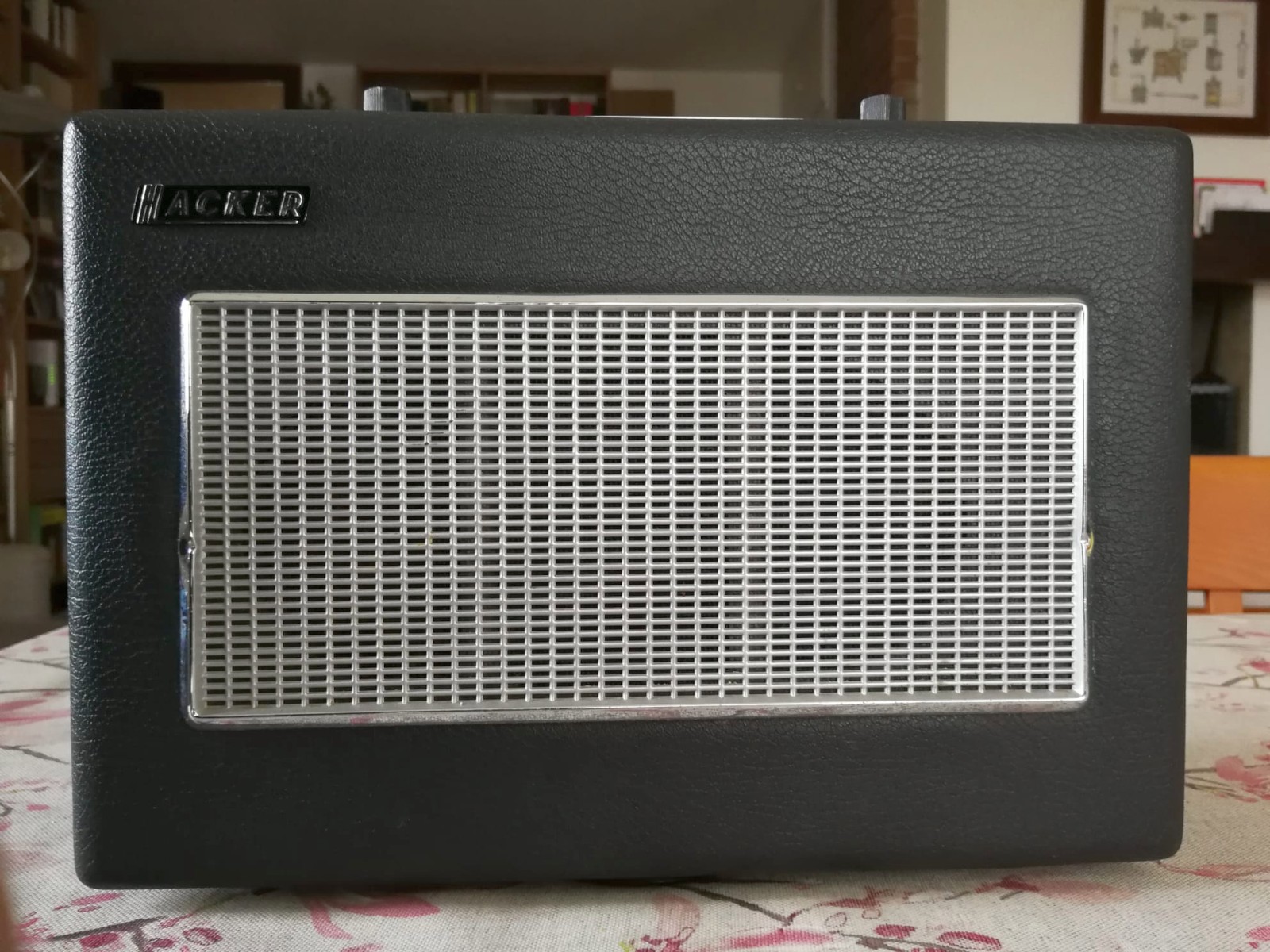

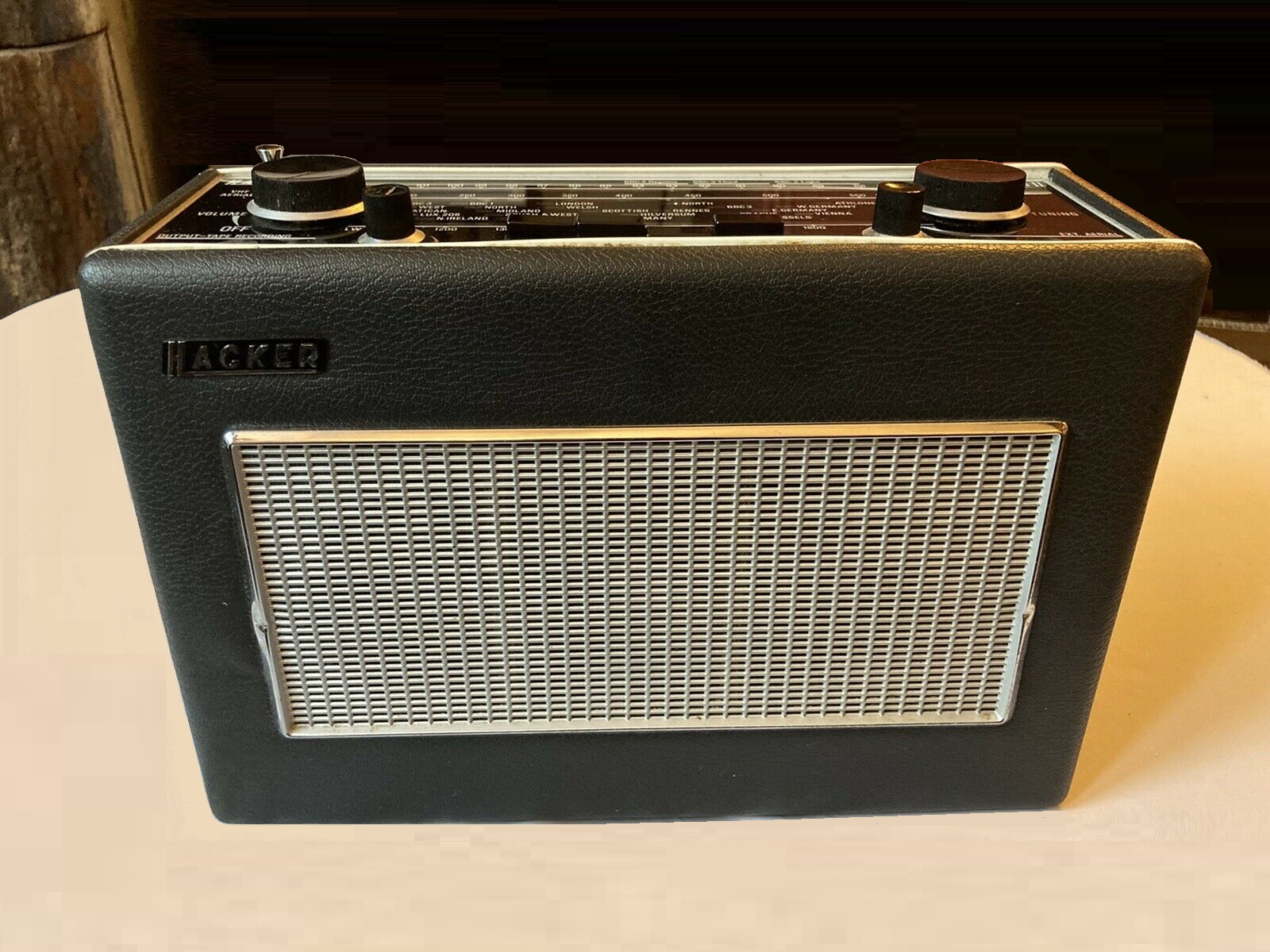

Hacker mod. Sovereign II RP25, Hacker Radio Ltd., Maidenhead, Berkshire - U.K. - 1967. Hacker Radio was founded in 1959 by the Hacker brothers who began producing portable transistor receivers in 1959. The first successful model was the RP10 Herald which was marketed starting in 1960 mainly in England. The production was of high quality and was geared towards the high end of the market. However, the company's activity lasted less than two decades and for this reason the Hacker brand is not very well known, but for the same reason the Hackers are currently highly sought after by collectors of vintage radios. the RP25 Sovereign II was a flagship model of Hacker, a rather bulky portable receiver but with interesting contents. The Sovereign 2 could receive Long Wave (162 to 300 kHz), Medium Wave (535 to 1620 kHz), and Frequency Modulation (87 - 101 MHz). the electronic circuit used 9 silicon and 8 germanium transistors (BF195, BF195, BF194, BF194, BF194, BC108, BF194, AF117, AF117, AF117, AF117, BC108, BC108, OC71, AC128, AC176, AC128) and seven germanium diodes. The radio was designed to achieve the best possible reception in both AM and FM, with separate radio frequency amplifier circuits for AM and FM. The Low Frequency stage was equipped with volume, treble and bass controls. The audio final stage was of a complementary symmetry type which delivered 1.5 W and was connected to a large 8 x 4.5 inch elliptical loudspeaker with excellent acoustic performance. Power was supplied by two large 9V PP9 type batteries which ensured a good autonomy. The dimensions (W,H,D) were 12.75 x 10 x 4.75 inch and the weight was 6 lb 9.7 oz without batteries. © IK3HIA 2022.

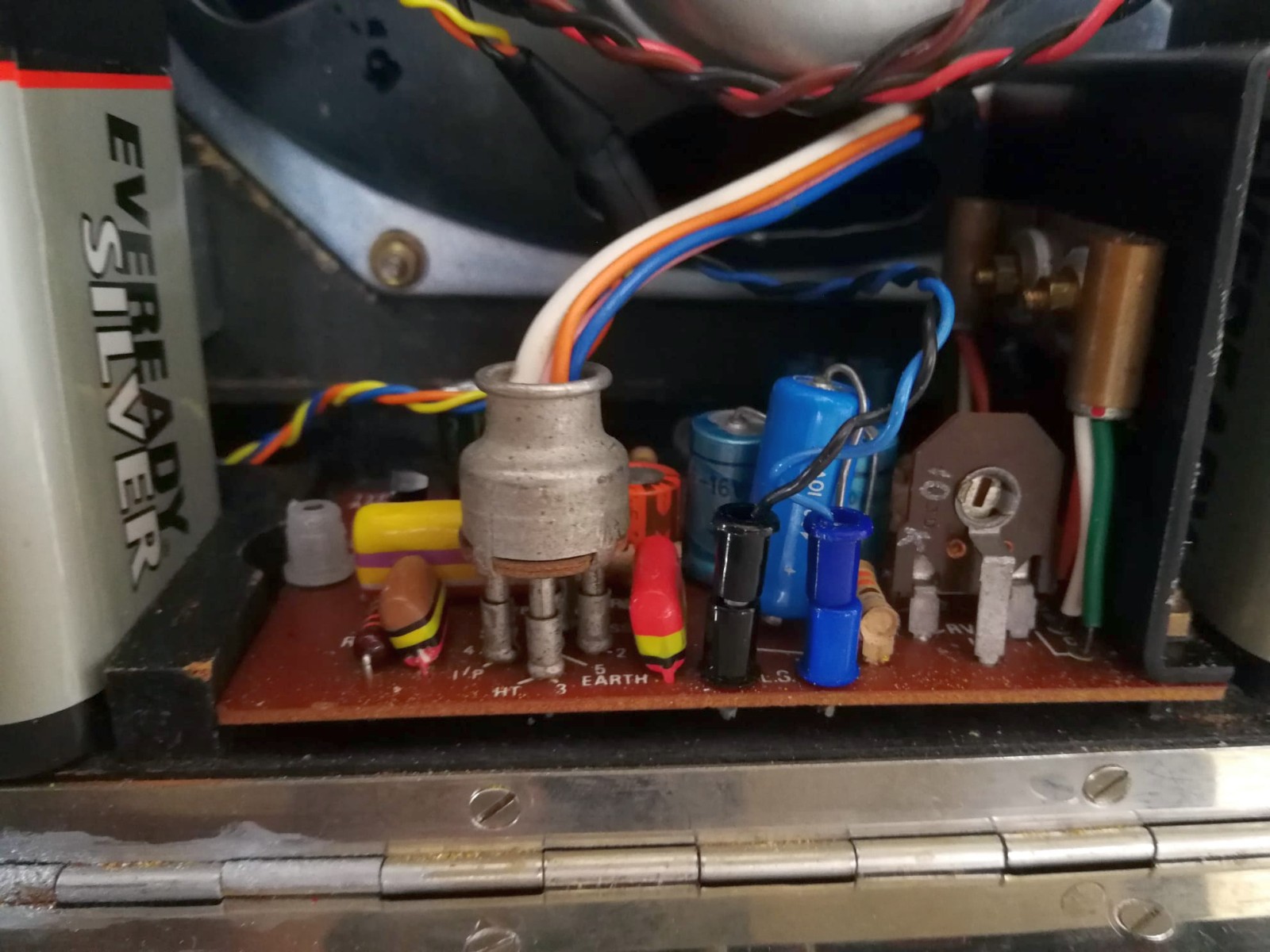

	RP25 - HF&IF schematic		Audio board type A205
