 This receiver was
used by German army (Wehrmacht) during the II World War. It was the
standard receiver unit since 1940 on the Panzer III Ausf J, the Panzer IV

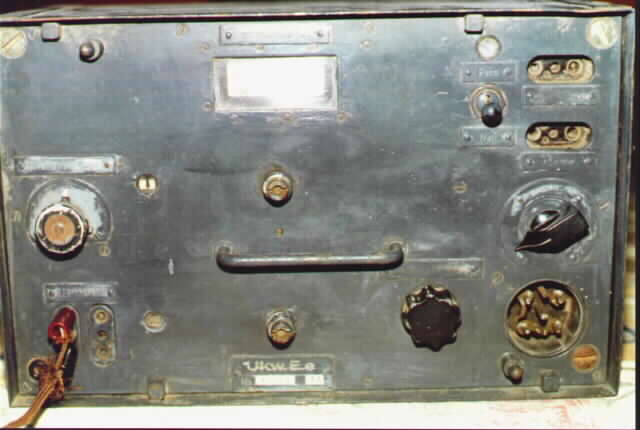

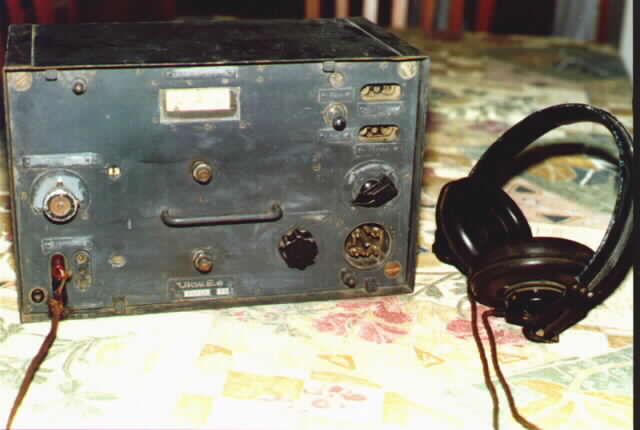

ausf AA to H-J and successive tanks Tiger, Panther and other vehicles; the copy visible
in the above photos is dated 1943. Frequency
coverage was from 27,2 to 33,3 MHz with AM modulation, and the circuit a superetherodyne equipped with 7 tubes RV12P4000. Stylus
antenna on the tank was 2 meter long, the AF output impedance was

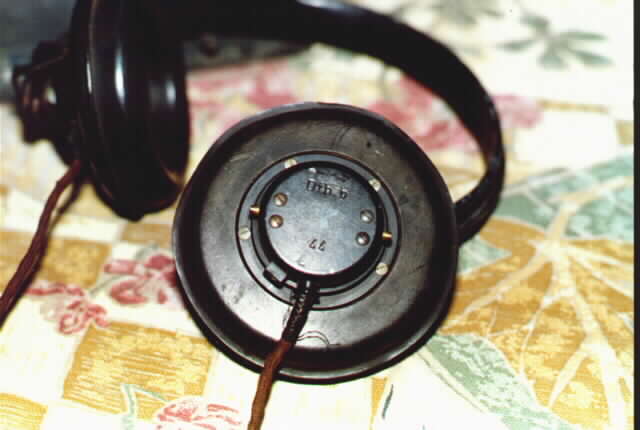

2000 Ohm with the final stage able to pilot a pair of headset type
Dfh.b that you can see below on the photos. The power supply model E.U.a
with 12 VDC imput from the tank power plant, gave 12 V 1,8 A for tube heathers and
130 V 25 mA for anode voltages. The receiver was destined to operate with the
transmitter model 10W.S.c. |
Questo ricevitore era utilizzato dall'esercito tedesco (Wehrmacht)
durante la II guerra mondiale; era il ricevitore standard installato sin
dal 1940 sui
Panzer III Ausf J, sui Panzer IV Ausf AA fino a H-J e sui successivi carri Tiger , Panther e altri veicoli;
l'esemplare visibile nelle foto sopra e' datato 1943.
La frequenza operativa andava da 27,2 fino a 33,3 MHz in Ampiezza
Modulata, e il circuito era una supereterodina realizzata con 7 valvole
tipo RV12P4000. L'antenna a stilo sul carro era lunga 2 metri, l'uscita
in BF era di 2000 Ohm con lo stadio finale che poteva pilotare un paio
di cuffie tipo Dfh.b che si possono vedere nelle foto sottostanti.
L'alimentatore modello E.U. da i 12 Volt dell'impianto del carro forniva
12 V 1,8 A per i filamenti e 135 V 25 mA per l'anodica. Il ricevitore
operava assieme al trasmettitore modello 10W.S.c. |

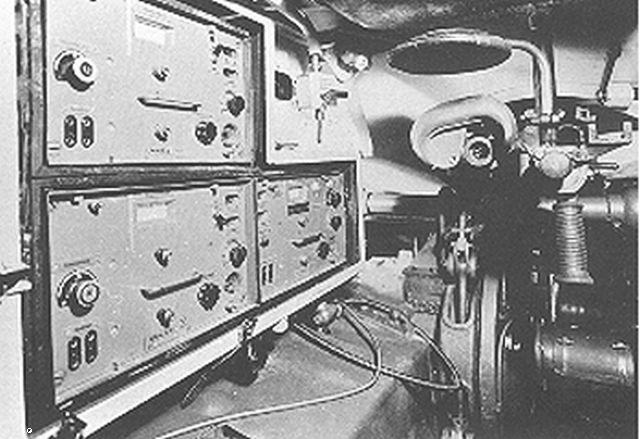

Panther Ausf A radio installation |

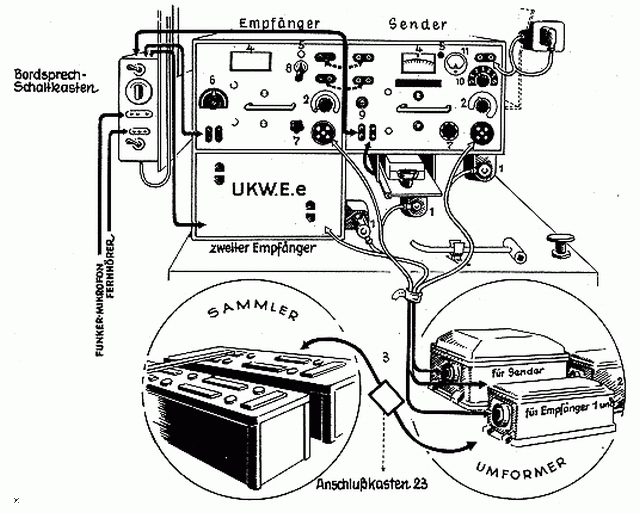

Tiger I radio plant |
Sturmgeschütz III radio installation |
| Grazie a
Giancarlo IZ3CNO per l'esemplare, uno dei pezzi piu' interessanti della
mia collezione. |
