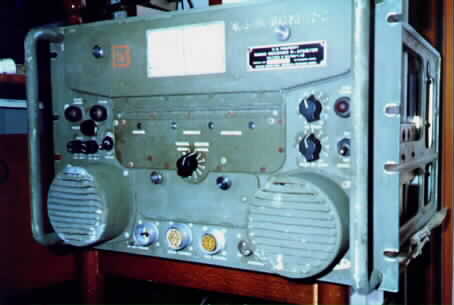

 Receiver UHF mod. R-278B/GR
-U.S.A. 1953 - Is a control tower receiver (rack mounted)
manufactured by Collins Radio Company, used on airports to control planes
traffic. The circuit is a triple conversion supereterodyne, wih
automatic tuning, with crystals controlled oscillator that use
a total of 38 crystal units in a thermostatic container. The
signals received are in amplitude modulated (AM) and telegraphy (CW) in the frequency range
from 225 to 399 MHz. Frequency selection is controlled by
contraves in any of 1750 channels. A rotary switch permit a
preselection of 10 channels. Inside, several kind of servo-mechanism
and motors make the circuits tuning. The receiver use 30 tubes,
glass miniature type, octal and UX4 in the power supply. Power requirements: AC
voltage 115 or 230 V, 50 - 60 Hz, max 470 W absorbed. |
Ricevitore UHF mod. R-278B/GR - U.S.A. 1953. E' un ricevitore per torre
di controllo (installazione su rak) costruito dalla Collins Radio
company, utilizzato negli aereoporti militari per il controllo del
traffico aereo. Il circuito e' una supereterodina a tripla conversione,
con sintonia automatica, oscillatore controllato a quarzo che
utilizza un totale di 38 quarzi racchiusi in un contenitore termostatato.
I segnali ricevuti sono in modulazione di ampiezza (AM) e in telegrafia
(CW) nella banda da 225 a 399 MHz. La selezione delle frequenze e'
realizzata da contraves per un totale di 1750 canali. Un commutatore
rotativo permette una preselezione di 10 canali. All'interno vari tipi
di servomeccanismi e di motori permettono la sintonia dei circuiti. Il
ricevitore impiega 30 valvole del tipo miniatura in vetro,
nell'alimentatore alcune octal e UX4. Tensione di alimentazione: 115 -
230 V ac, 50 - 60 Hz, massimo consumo 470 W. |
