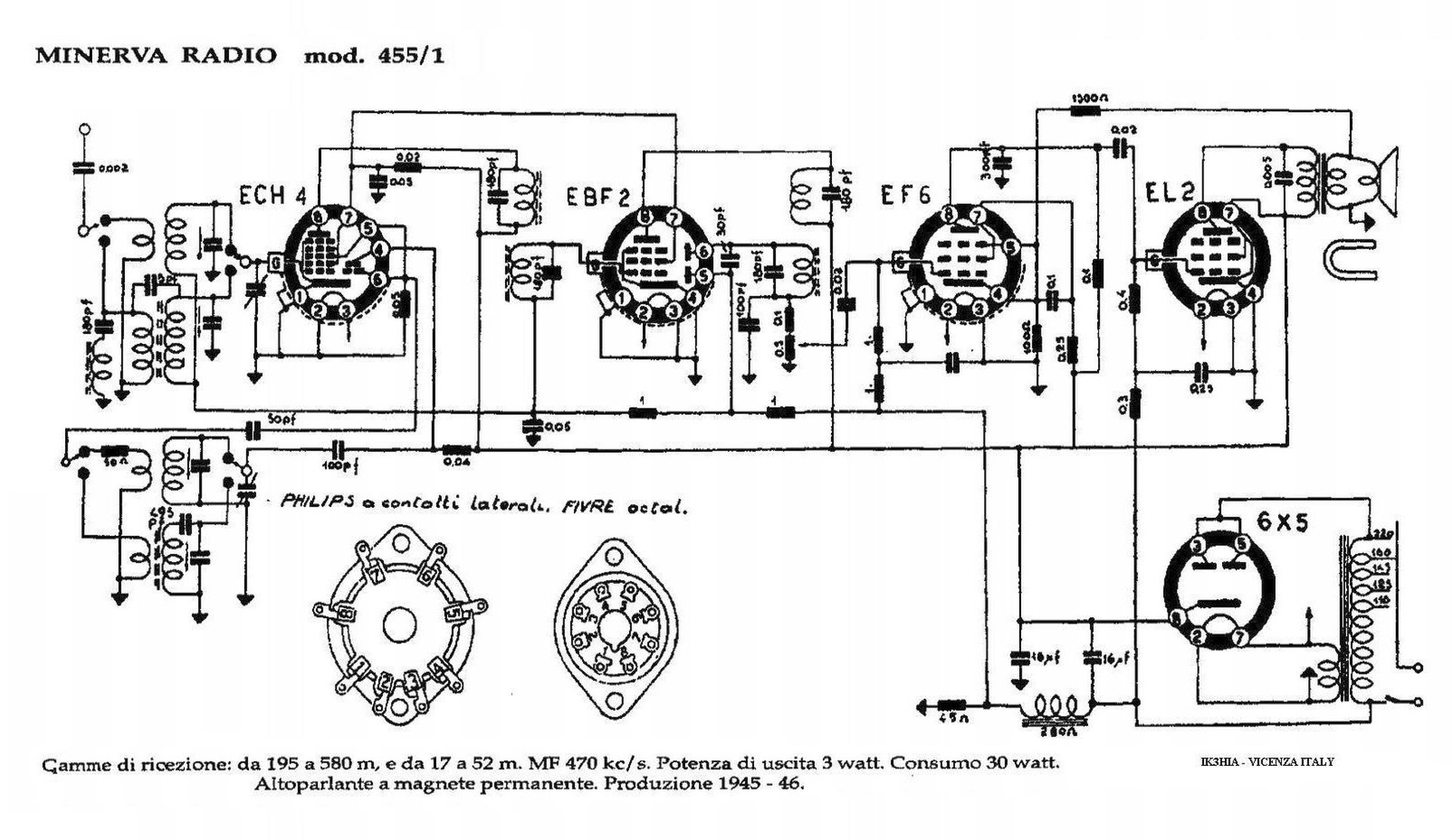

Click to download the schema

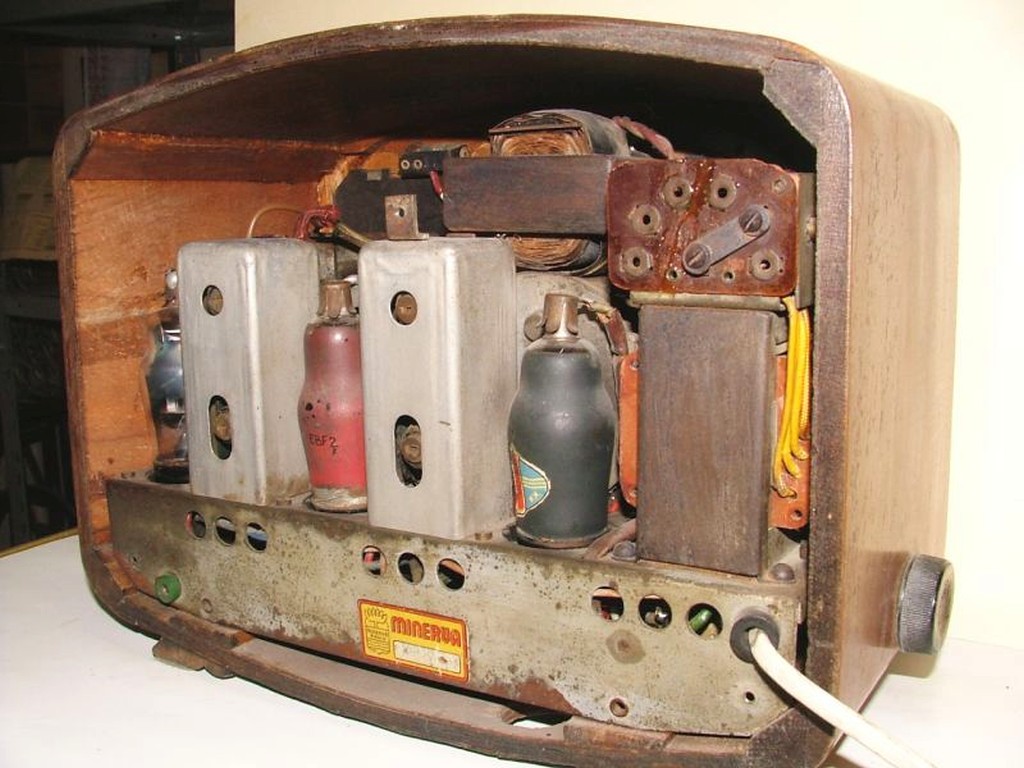

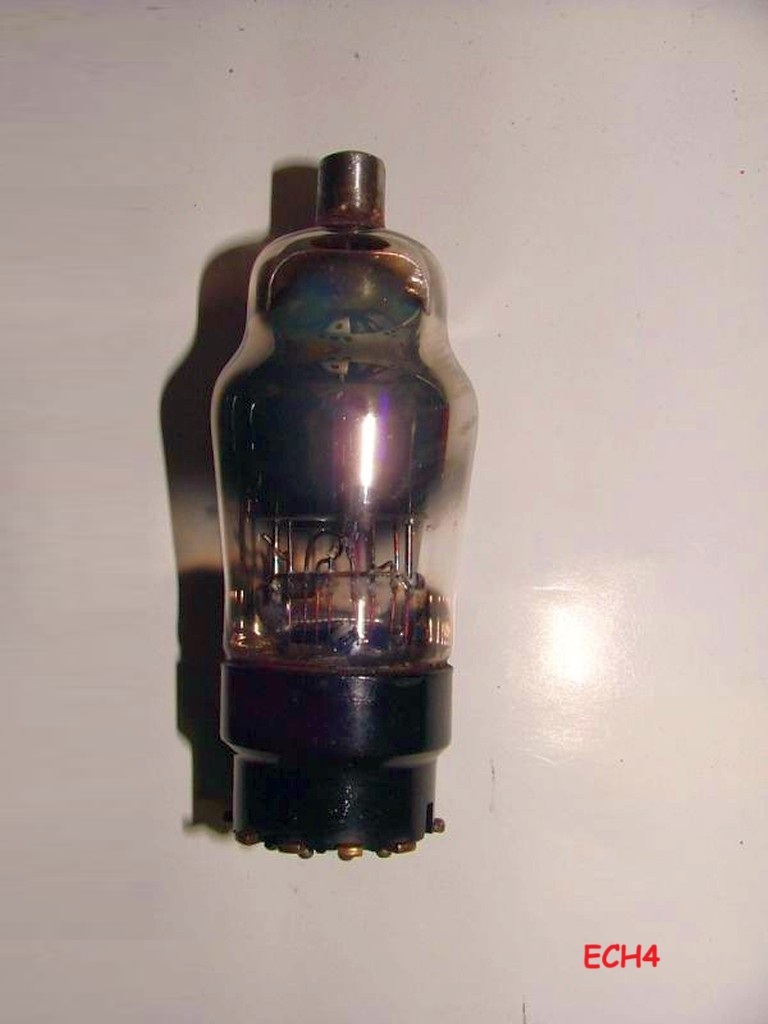

Minerva mod. 455/1 - Italy 1945. Superetherodine receiver built by Minerva Radio S.A. , Medium Waves and Short Waves bands, from 195 to 580 meters and from 17 to 52 m, intermediate frequency at 470 KHz. The circuit use 5 tubes: ECH4 like frequency converter, EBF2 for the intermediate frequency stage, the EF6 like AF preamplifier and the EL2 like AF power amplifier; the 6X5 is the rectifier. The model date back from the II World War end and employ poor materials available in that period: the Philips tubes with lateral pin sockets and the 6X5 rectifier with the octal socket, the chassis is realized with iron but the magnetic speaker have a  cardboard drum. Wood case with latera bakelite knobs. Universal A.C. 110 - 220 Vac. Dimensions:  29 x 20 x 15 cm.
Minerva mod. 455/1 - Italy 1945. Ricevitore supereterodina costruito dalla Minerva Radio S.A. , con ricezione di Onde Medie (da 195 a 580 metri) e Corte (da17 a 52 m), media frequenza a 470 KHz. Impiega cinque valvole: una ECH4 come convertitrice, una EBF2 in media frequenza, la EF6 come preamplificatrice di bassa frequenza, la EL2 come finale audio e la 6X5 come raddrizzatrice. La costruzione che risale all'imediato dopoguerra, utilizza evidentemente i materiali a disposizione al momento: le valvole Philips con gli zoccoli a contatti laterali e la raddrizzatrice Octal, lo chassis in lamiera di ferro ma l'altoparlante magnetico ha il cestello di cartone. Mobile in legno con manopole laterali in bachelite. Alimentazione universale in corrente alternata. Dimensioni: cm 29 x 20 x 15.
