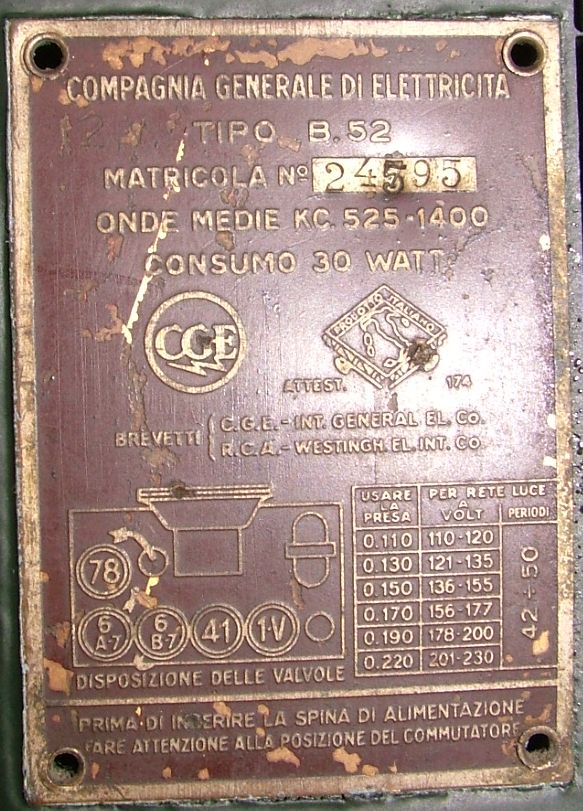

C.G.E. mod. B52
car radio - Italy 1936. Vintage car radio produced by the
italian "Compagnia Generale di Elettricita"' in 30's

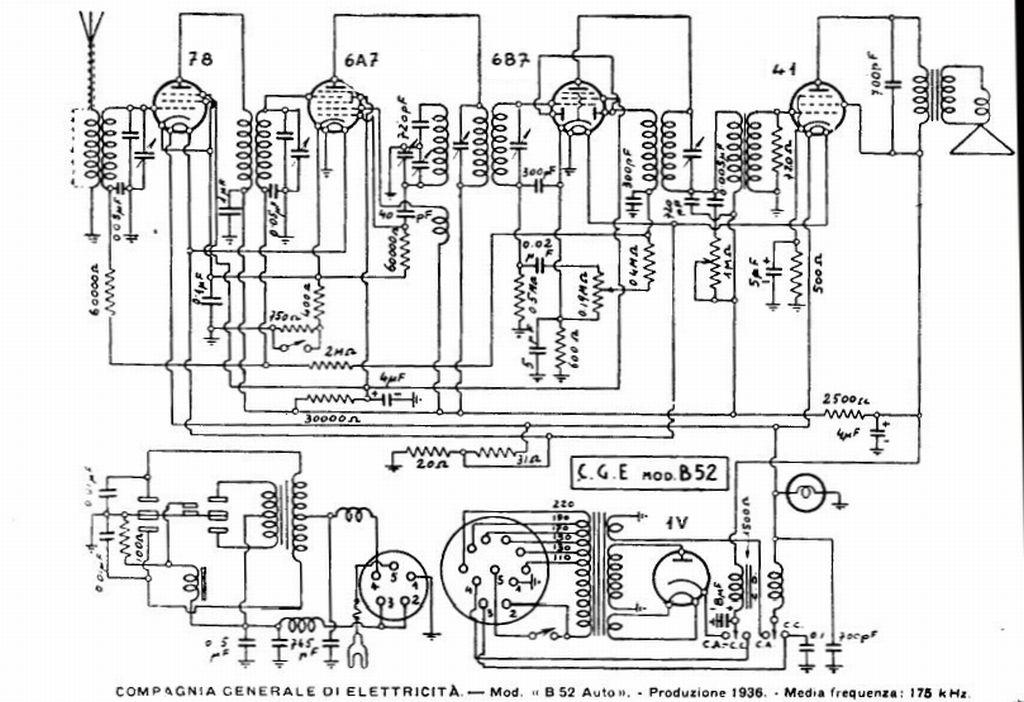

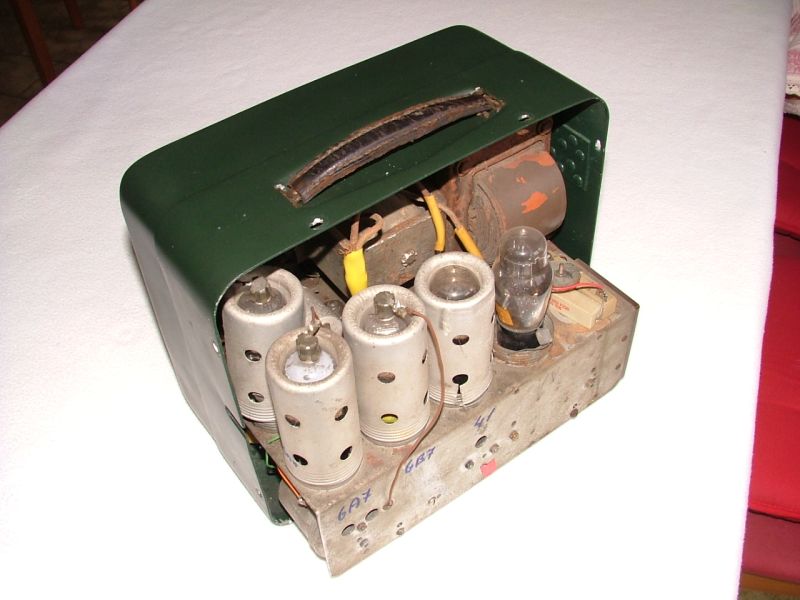

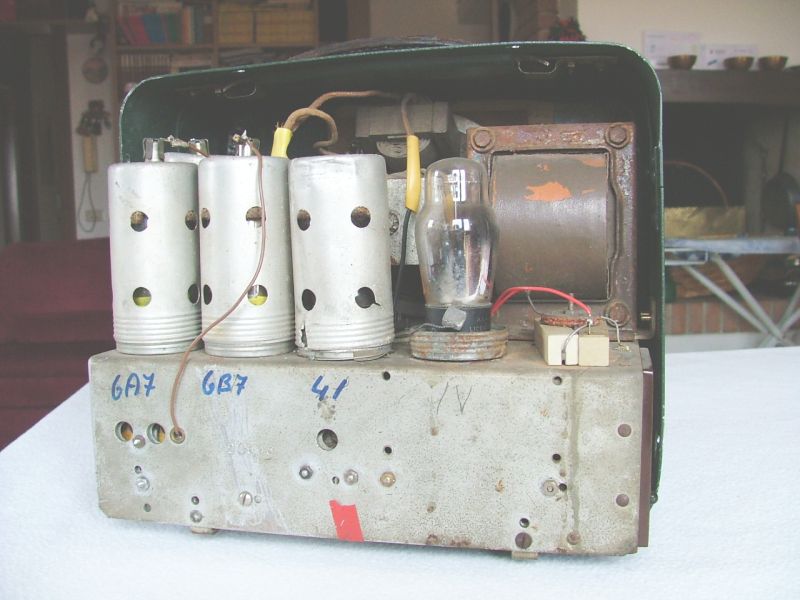

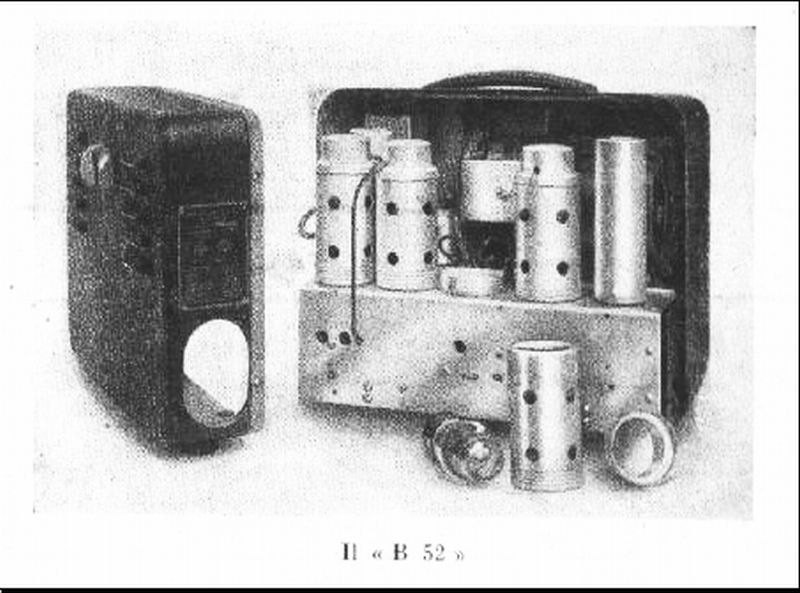

middle. The receiver circuit is a five tubes superetherodyne
with the Intermediate Frequency at 165 kHz, the frequency

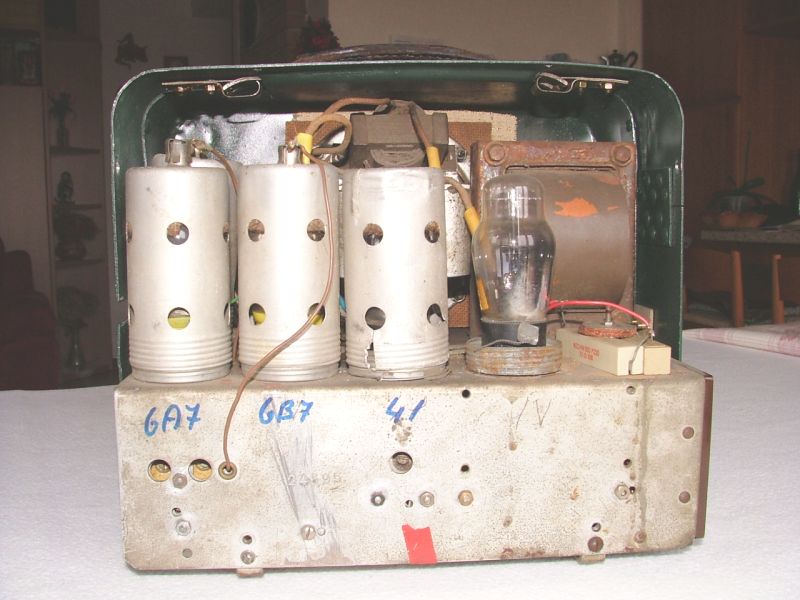

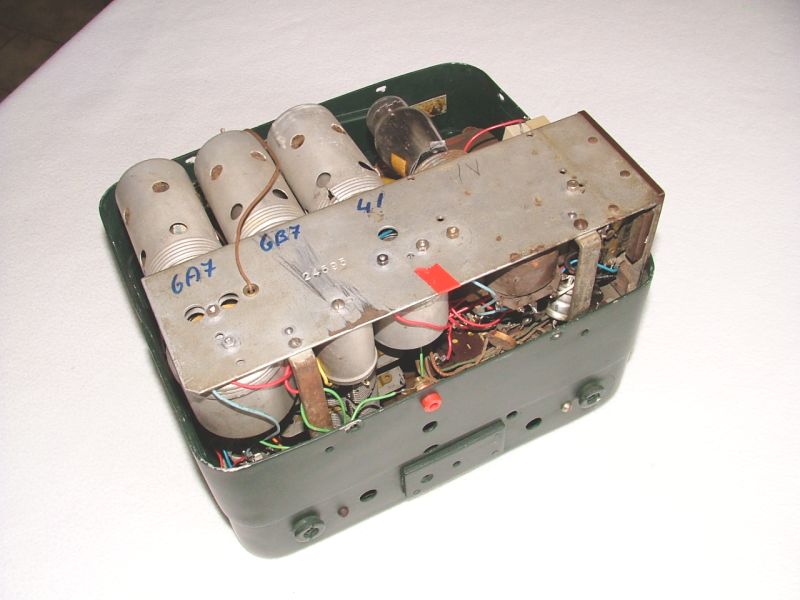

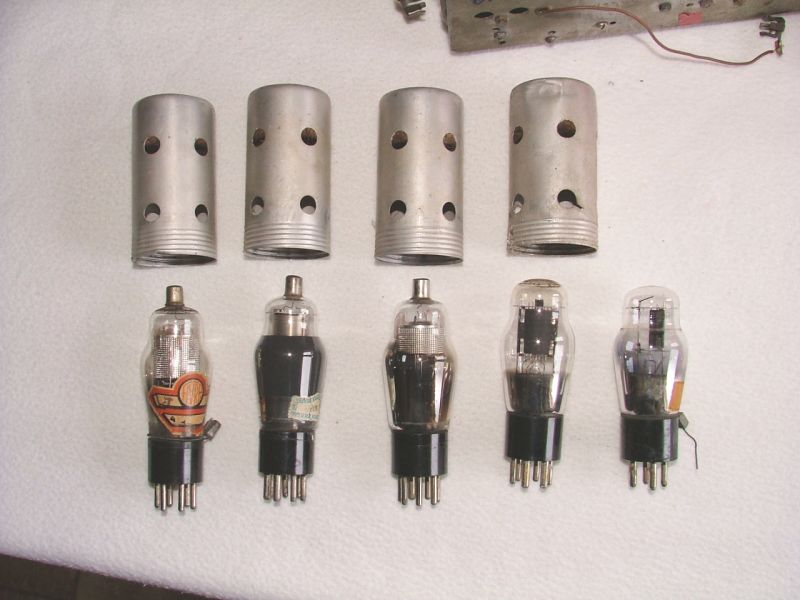

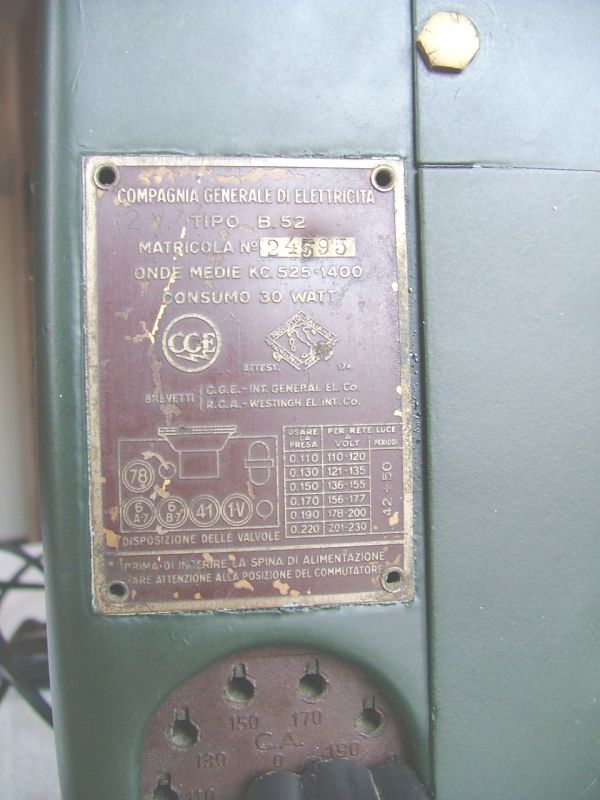

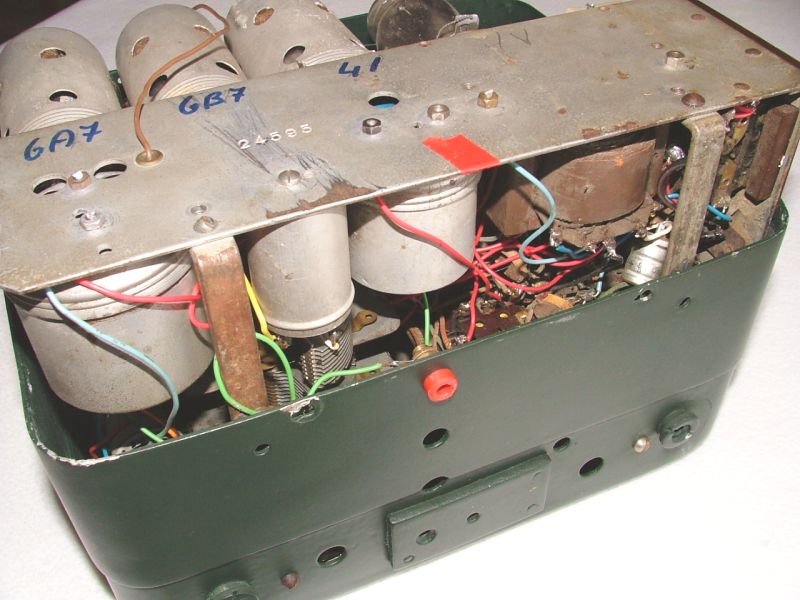

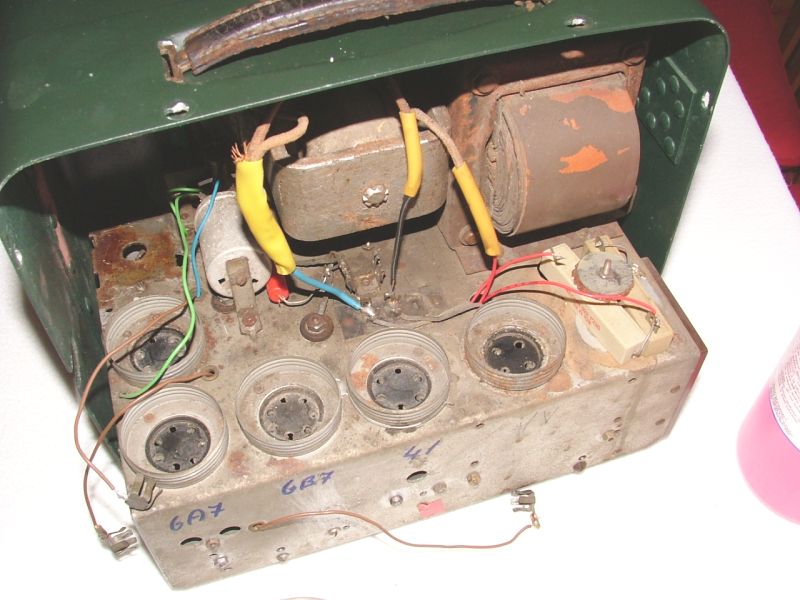

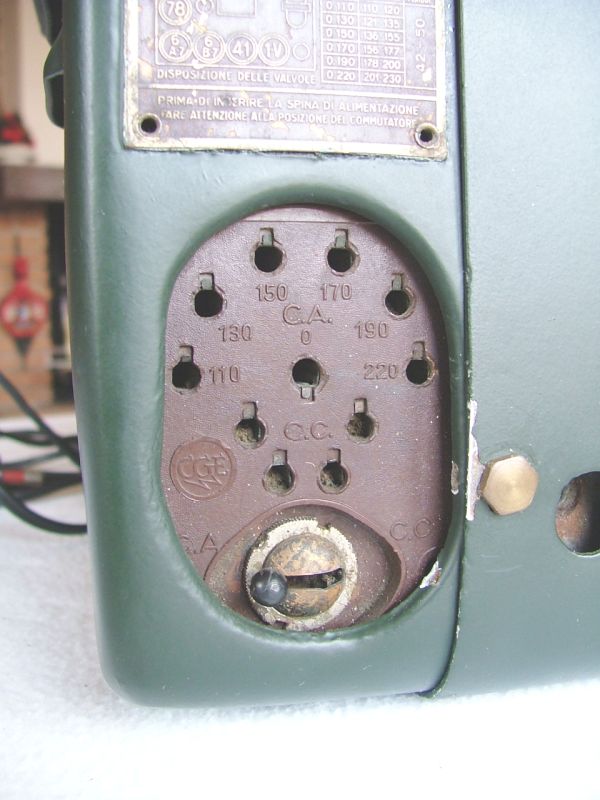

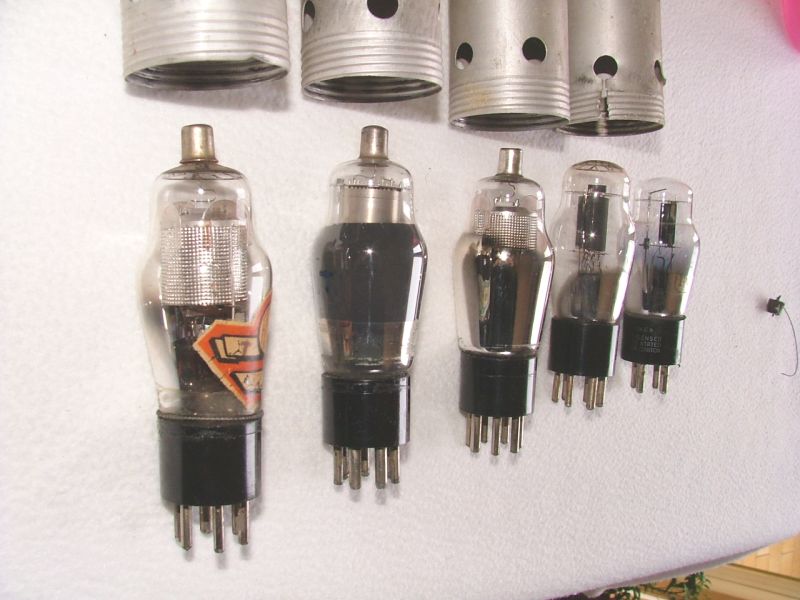

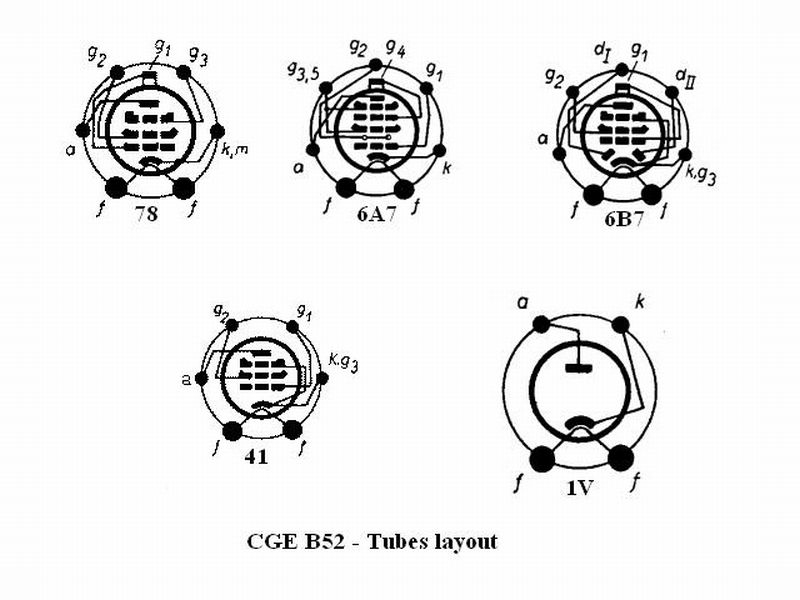

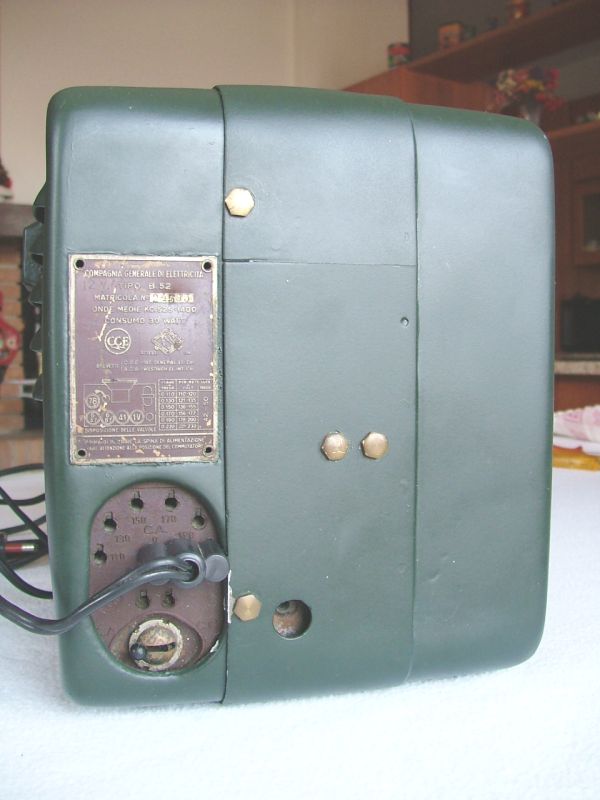

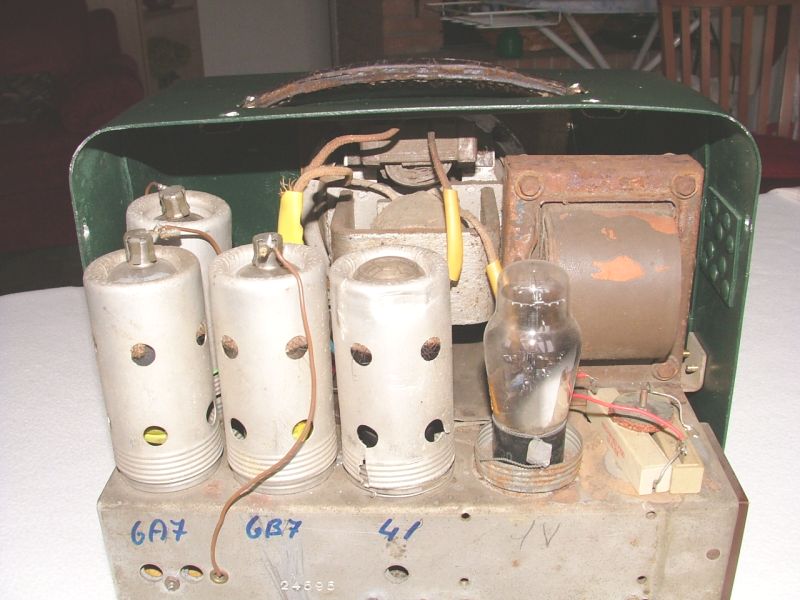

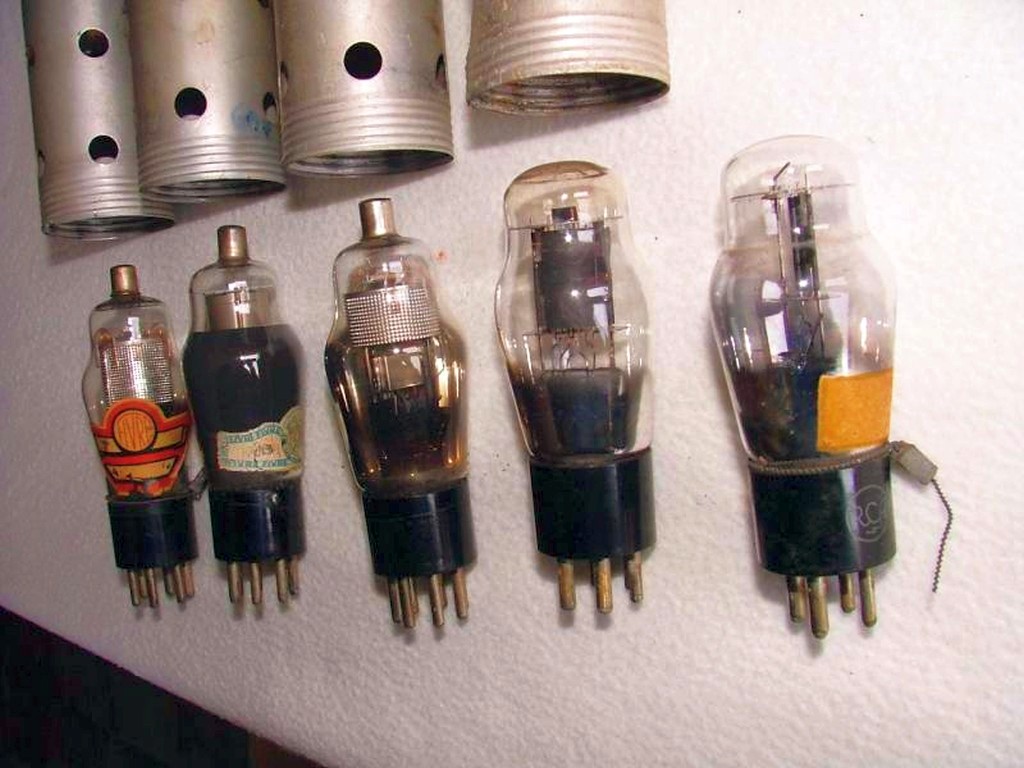

coverage is on AM band. Tubes used: 78, 6A7, 6B7, 41,1V. The radio could be powered either from
the net (110 -
220 Vac) or by motor vehicles battery, becouse there was an
external vibrator circuit that generate the necessary hight

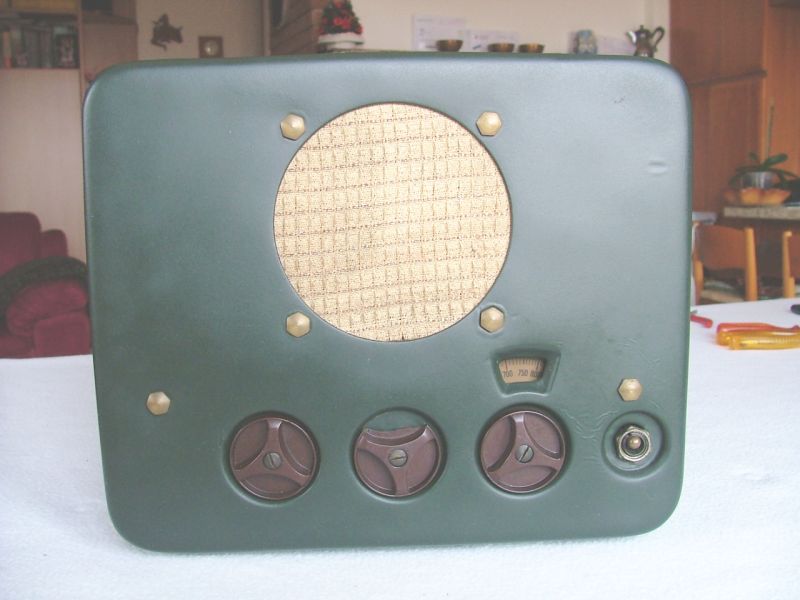

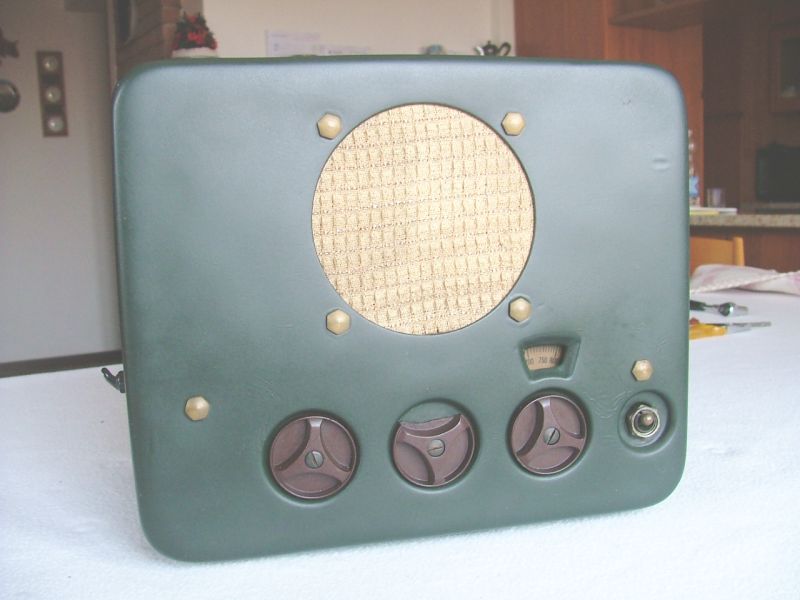

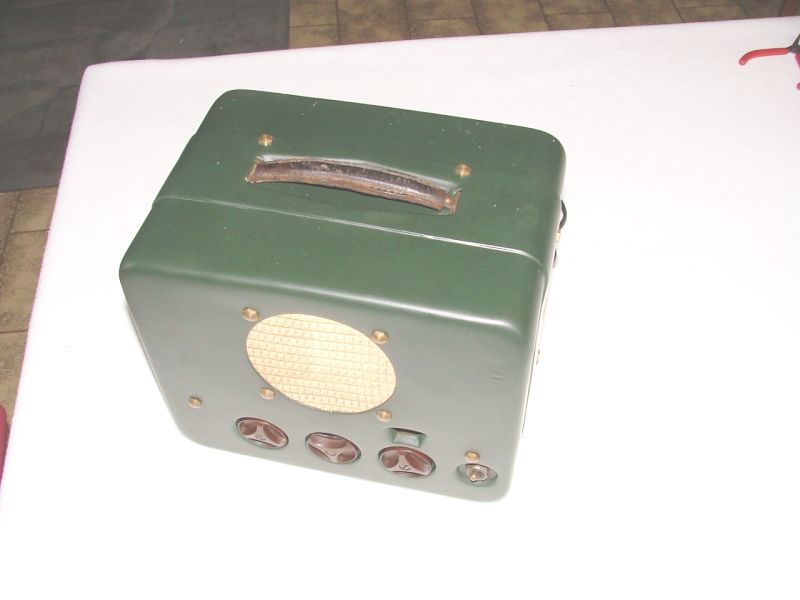

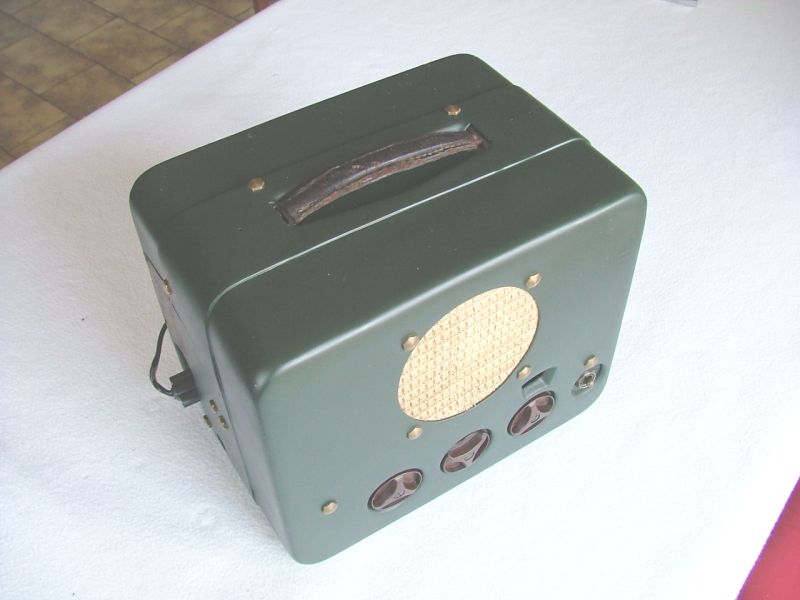

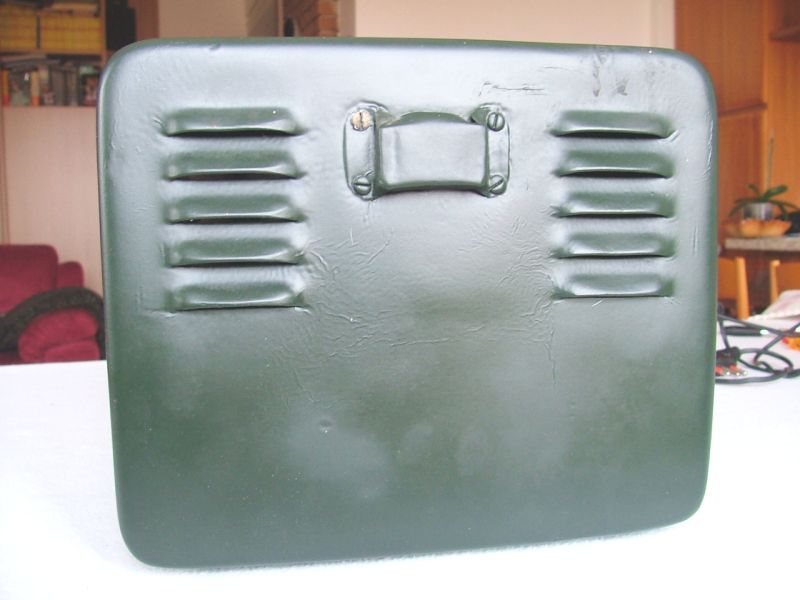

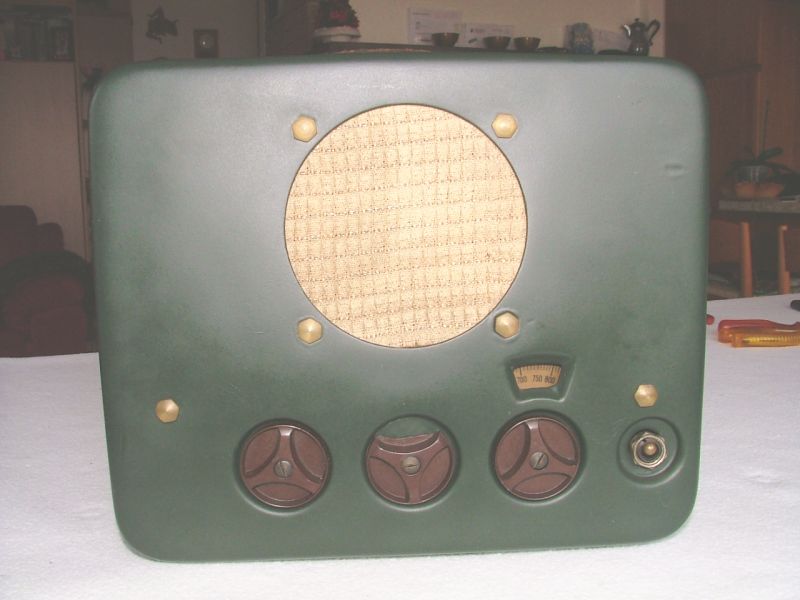

voltage. Aluminium case with leather handle on the top,

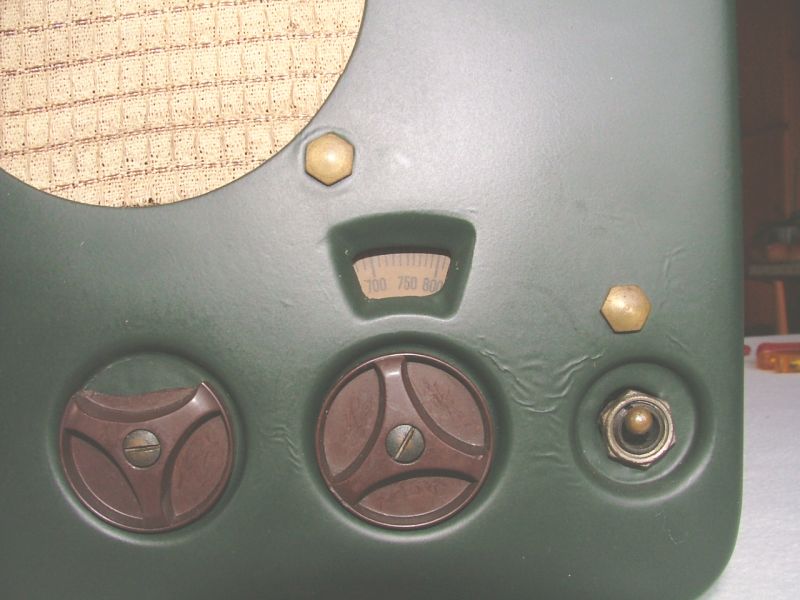

electrodynamic speaker, numeric dial, sensitivity switch, tuning, tone
and on/off-volume knobs in the front panel. Dimensions: 27x24x20 cm.

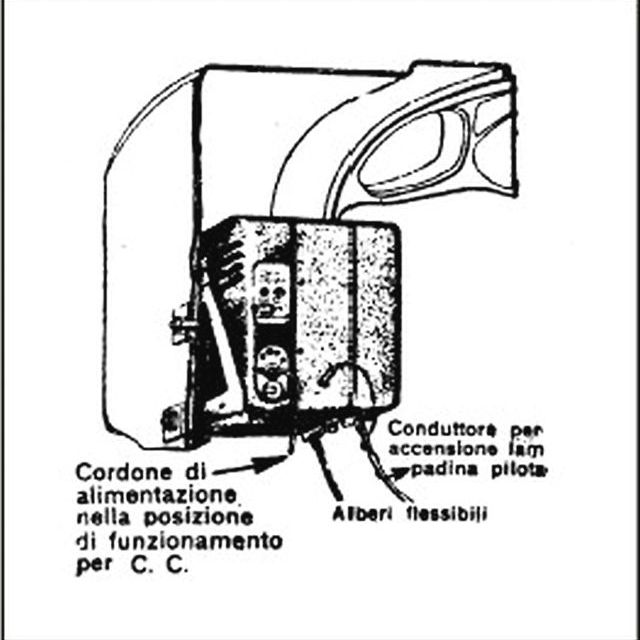

The

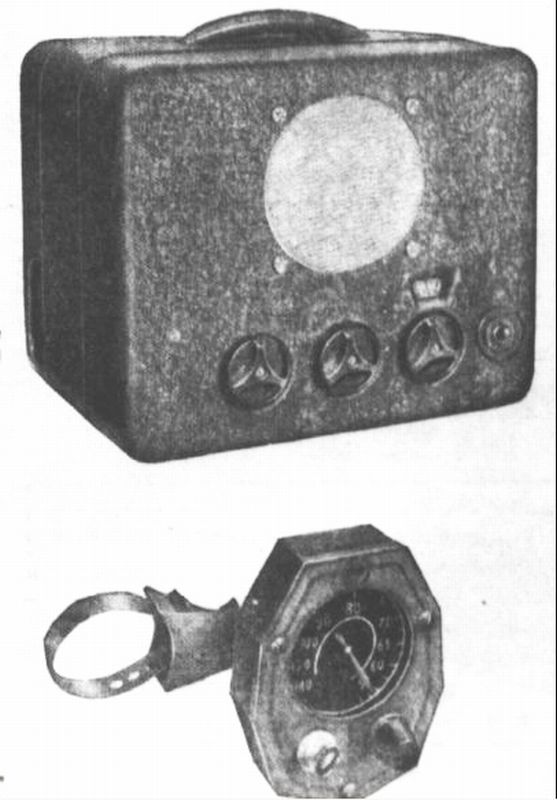

set was positioned under the dashboard but was possible install a remote
panel with on/off and tuning controls to the drive wheel steering column.

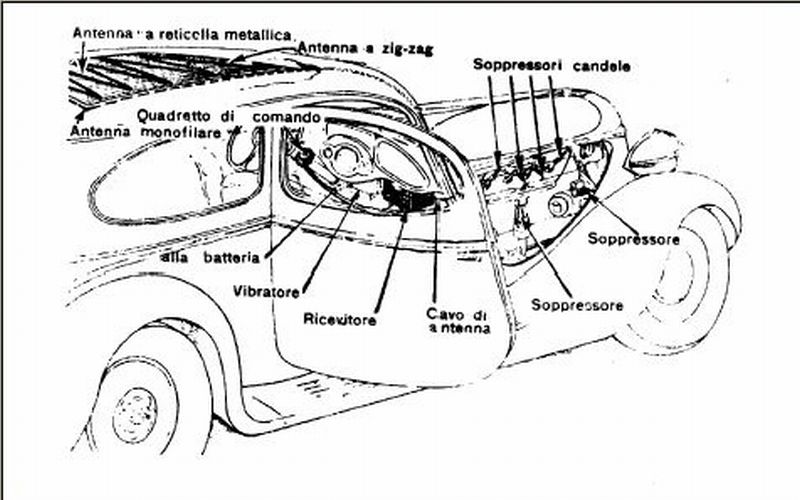

Variuos kind of antennas was mounted over the car hood, and a noise
suppressor kit was installed on the motor sparking plugs circuit. |
C.G.E.
mod. B52 autoradio - Italia 1936.
Vecchia autoradio prodotta dalla italiana "Compagnia Generale
di Elettricita"' a meta' degli anni trenta. Il circuito
ricevente e' una supereterodina a cinque valvole con Media
Frequenza a 165 kHz, la ricezione avviene sulla banda delle Onde Medie.
Valvole utilizzate: 78, 6A7, 6B7, 41, 1V. La radio poteva essere
alimentata sia dalla rete elettrica (110 -
220 Vac) o dalla batteria dell'autoveicolo, perche' all'esterno era
previsto un apposito circuito survoltore a vibratore che generava la
necessaria tensione anodica. Il mobiletto e' di alluminio
con maniglia di cuoio sulla parte superiore, altoparlante
elettrodinamico, sul pannello frontale c'e' la scala
numerica e il comando della sensibilita', le manopole della sintonia,
del tono e del volume con interruttore di accensione. Dimensioni: 27x24x20 cm.
L'apparecchio era installato sotto il cruscotto ma era possibile
utilizzare un pannello remoto per i comandi di accensione, volume e
sintonia fissato al piantone del volante. Sul tettuccio dell'auto si
potevano installare vari tipi di antenna, e un kit di soppressione
disturbi veniva montato sul circuito delle candele di accensione. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
