Heathkit mod. HA-14

U.S.A. - 1965


 Italiano English

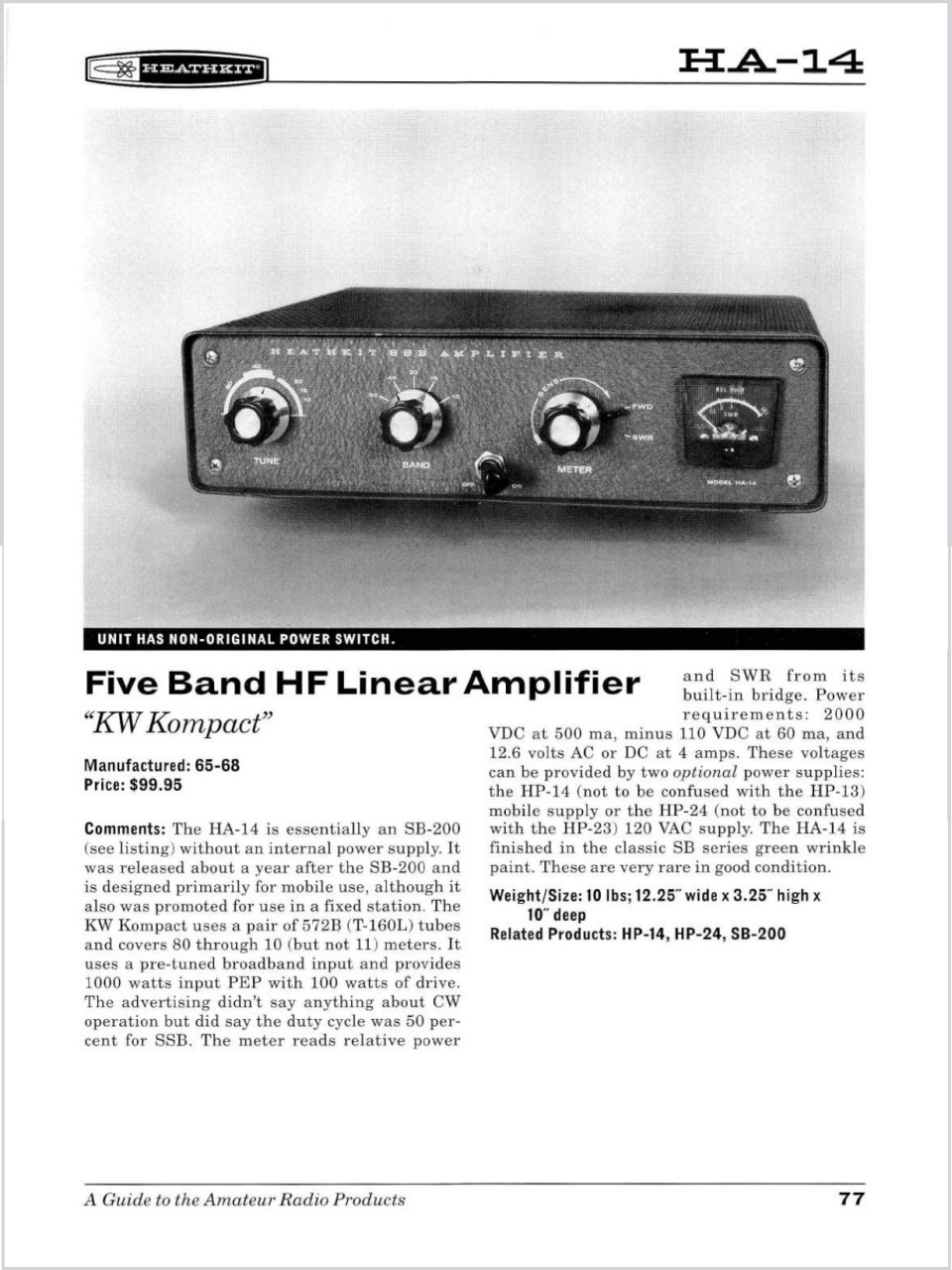

L'HA-14 è un kit che ha permesso a molti radioamatori di dotarsi un potente amplificatore lineare per le frequenze a loro assegnate da 80 ai 10 metri nella gamma H.F., a un costo contenuto (99 $ per l'HA-14 + 49,95 $ per l'alimentatore HP-24 nel 1965).

Negli anni '60 la Heathkit era all'apice del suo successo, i suoi kit erano diffusissimi negli Stati Uniti ma lo erano anche in Europa e in molte altre nazioni del mondo perché le scatole di montaggio erano complete di tutto ciò che poteva servire per la realizzazione dell'apparecchiatura e le istruzioni erano così dettagliate che spiegavano addirittura come togliere l'isolante dai fili di rame (forniti nel kit) e come saldarli nel circuito. L'HA-14 non faceva eccezione alla regola e dopo averlo assemblato e aver effettuato l'indispensabile taratura (spiegata minuziosamente nel manuale fornito con il kit) si entrava in possesso di un amplificatore dalle dimensioni contenute che forniva prestazioni davvero eccezionali.

L'amplificatore utilizzava due valvole triodo tipo 572A che lavoravano in parallelo, la potenza massima che si poteva applicare all'ingresso era di 100 W e in uscita si ottenevano 1000 Watt PEP in SSB. Le bande di frequenza coperte erano: 80, 40, 20, 15, 10 metri e l'impedenza d'antenna accettata andava da 50 a 75 OHm.

A seconda dell'alimentatore Heathkit utilizzato, l'alimentazione poteva avvenire tramite la rete elettrica oppure con la batteria di un veicolo a 12 V oppure a 24 V. L'alimentatore HP-24 (AC) poteva essere predisposto per l'alimentazione a 120 Vac oppure a 220 Vac tramite saldatura di due ponticelli.

Le dimensioni dell'HA-14 erano contenute: 12.25 x 3.25 x 10 inch / 31 x 8,3 x 25,4 cm e il peso (solo amplificatore) era di 4.5 kg / 9 lb 14.6 oz.
Nella foto è visibile l'alimentatore HP-24 (220Vac) che forniva all'HA-14 i 2000 Vcc per l'anodica, 12,5 V ac per i filamenti e 150 Vcc per il bias. Le dimemsioni erano 9 x 4.75 x 6.75 inch / 229 x 121 x 171 mm  e il peso di 8.7 kg / 19 lb 2.6 oz.

©  IK3HIA - 2016.
Internal vision - Click to enlarge Click to enlarge  Click to enlarge 2 Tubes 811G - Click to enlarge
The HA-14 is a kit that allowed many radio amateurs to equip themselves with a powerful linear amplifier for the frequencies assigned to them from 80 to 10 meters in the H.F. range, at a low cost ($99 for the HA-14 + $49.95 for the HP-24 power supply in 1965).

In the 60s, Heathkit was at the height of its success, its kits were very popular in the United States but they were also popular in Europe and in many other countries in the world because the assembly boxes were complete with everything that could be needed to build the equipment and the instructions were so detailed that they even explained how to remove the insulation from the copper wires (provided in the kit) and how to solder them in the circuit. The HA-14 was no exception to the rule and after having assembled it and performed the essential calibration (explained in detail in the manual provided with the kit) you came into possession of a compact amplifier that provided truly exceptional performance.

The amplifier used two 572A triode valves working in parallel, the maximum power that could be applied to the input was 100 W and 1000 Watts PEP in SSB were obtained at the output. The frequency bands covered were: 80, 40, 20, 15, 10 meters and the accepted antenna impedance ranged from 50 to 75 OHm.

Depending on the Heathkit power supply used, the power supply could be via the mains or with a 12 V or 24 V vehicle battery. The HP-24 (AC) power supply could be set up for 120 Vac or 220 Vac power supply by soldering two jumpers.

The HA-14 was compact in size: 12.25 x 3.25 x 10 inches / 31 x 8.3 x 25.4 cm and weighed 4.5 kg / 9 lb 14.6 oz (amplifier only).
The photo shows the HP-24 power supply (220Vac) that supplied the HA-14 with 2000 Vdc for the anode, 12.5 V ac for the filaments and 150 Vdc for the bias. The dimensions were 9 x 4.75 x 6.75 inches / 229 x 121 x 171 mm and the weight was 8.7 kg / 19 lb 2.6 oz.

©  IK3HIA - 2016.
Power supply HP-24 - Click to enlarge
